Cách chuẩn bị tác phẩm nghệ thuật để khắc chính xác trên tấm nhựa

Cách chuẩn bị tác phẩm nghệ thuật để khắc chính xác trên tấm nhựa

Quá trình chuẩn bị tác phẩm nghệ thuật khắc trên các tấm nhựa bắt đầu bằng một tệp được kiểm soát, không phải bằng cài đặt máy. Người mua và nhà chế tạo nên kết nối bản gốc có thể chỉnh sửa, tệp sản xuất, bằng chứng, vật liệu, lớp quy trình, kích thước và danh sách dữ liệu biến đổi theo một bản sửa đổi đã được phê duyệt.

Hãy coi tác phẩm nghệ thuật như một đặc điểm kỹ thuật sản xuất

Một bản xem trước màn hình hấp dẫn vẫn có thể tạo ra nhãn sai. Phông chữ bị thiếu có thể được thay thế mà không có cảnh báo, đường dẫn trùng lặp có thể bị cắt hai lần, tệp có thể mở sai đơn vị hoặc các đối tượng khắc và cắt có thể được gán cho cùng một quy trình. Do đó, tác phẩm nghệ thuật khắc chính xác phải truyền đạt cả phần hoàn thiện trông như thế nào và cách xử lý từng đối tượng.

Gói sản xuất phải xác định số bộ phận, số bản vẽ, bản sửa đổi, tỷ lệ, đơn vị, kích thước hoàn thiện, hướng màu mặt/lõi, lộ trình và số lượng vật liệu. Bằng chứng kỹ thuật số phải sử dụng cùng nguồn với tệp sản xuất. Nếu khách hàng phê duyệt ảnh chụp màn hình trong khi nhà điều hành sử dụng một tệp khác thì đường dẫn phê duyệt sẽ bị hỏng.

Giữ ba bản ghi liên quan: một bản gốc có thể chỉnh sửa chứa văn bản trực tiếp và lịch sử xây dựng; một bản sao sản xuất đã khóa được chuẩn bị cho hệ thống đã chọn; và một bằng chứng PDF mà con người có thể đọc được hiển thị kích thước, văn bản và bản sửa đổi. Tên tập tin phải làm rõ mối quan hệ của chúng.

Chọn nội dung vector hoặc raster theo chức năng

Tác phẩm nghệ thuật vector mô tả các đường, đường cong và hình dạng bằng toán học, do đó, nó có thể được thay đổi kích thước mà không cần tạo pixel liên quan đến bitmap có độ phân giải thấp. Điều này làm cho các tệp vectơ để khắc phù hợp để cắt các đường viền, lỗ, đường viền, logo, văn bản có đường viền và hình học được kiểm soát khác. Hình ảnh raster được xây dựng từ pixel và thường được sử dụng cho ảnh, họa tiết hoặc khắc bóng mờ.

Hướng dẫn raster-so-vector chính thức của Epilog giải thích rằng đồ họa raster và các phần tô vector thường được khắc, trong khi các đường vectơ đủ mỏng có thể được phần mềm của nó hiểu là các đường cắt. Ngưỡng số do một nhà cung cấp thiết bị đưa ra không phải là một tiêu chuẩn chung. Người vận hành phải sử dụng sổ tay, trình điều khiển và quy trình làm việc của máy sản xuất.

Hình ảnh raster có độ phân giải cao có thể phù hợp với đồ họa có tông màu, nhưng việc chuyển đổi ảnh chụp màn hình bị mờ thành tệp lớn hơn sẽ không tạo lại được chi tiết bị thiếu. Nếu logo phải có các cạnh được kiểm soát, hãy yêu cầu tác phẩm nghệ thuật vector gốc. Cần kiểm tra tự động theo dõi và thiết lập tệp khắc laser hoàn chỉnh để tìm các nút quá mức, hình dạng bị hỏng, lỗ ngoài ý muốn và chữ bị biến dạng.

Giữ bản gốc có thể chỉnh sửa trước khi phác thảo phông chữ

Sự sẵn có của phông chữ là nguồn gốc phổ biến của sự khác biệt trong sản xuất. Nếu máy tính nhận không có cùng kiểu chữ hoặc phiên bản, văn bản trực tiếp có thể bị chỉnh lại dòng, thay đổi độ rộng ký tự hoặc thay thế phông chữ khác. Adobe giải thích rằng việc chuyển đổi văn bản thành đường viền sẽ biến các ký tự thành hình dạng vector, nhưng sau đó văn bản sẽ mất các thuộc tính chỉnh sửa thông thường.

Vì lý do này, hãy giữ lại một bản gốc có thể chỉnh sửa với văn bản trực tiếp và tạo một bản sao sản xuất riêng biệt với văn bản đã được phê duyệt được chuyển đổi thành đường viền. Không ghi đè nguồn duy nhất có thể chỉnh sửa. Bao gồm bằng chứng PDF có thể đọc được để có thể kiểm tra chính tả, số, ký hiệu, dấu, tiếng Ả Rập hoặc các ký tự ngôn ngữ khác một cách trực quan.

Gravotech phân biệt phông chữ phác thảo và phông chữ khắc/cắt và lưu ý rằng việc cấp phép phông chữ cũng quan trọng khi bán hàng hóa khắc. Người mua hoặc chủ sở hữu tác phẩm nghệ thuật phải xác nhận quyền sao chép các phông chữ, logo và biểu tượng thương mại. Việc chuyển đổi phông chữ thành đường dẫn không tạo ra giấy phép.

Xây dựng tệp ở kích thước thực tế và khai báo đơn vị

Chuẩn bị tác phẩm nghệ thuật khắc chính xác ở tỷ lệ 1:1 bất cứ khi nào có thể. Nêu rõ tệp sử dụng milimét hay inch và đặt ít nhất một kích thước được kiểm soát trên bằng chứng. Một tấm 100 mm được mở thành 100 inch sẽ tạo ra một lỗi rõ ràng, nhưng những chuyển đổi tỷ lệ tinh vi hơn có thể thay đổi kích thước văn bản, khoảng trống và lề cạnh mà không bị chú ý.

Xác định chiều rộng, chiều cao, độ dày, bán kính góc, đường kính lỗ, vị trí tâm lỗ và bất kỳ khe hoặc phần cắt nào đã hoàn thiện. Sử dụng một mốc thời gian rõ ràng thay vì xác định kích thước cho cùng một đối tượng từ một số tham chiếu không nhất quán. Nếu việc mở bảng hoặc mẫu dây buộc là quan trọng, hãy cung cấp bản vẽ ghép nối hoặc mẫu đã được phê duyệt.

Đừng chỉ dựa vào đường viền trang để thể hiện đường viền đã hoàn thiện. Đặt đường cắt trên một lớp đã đặt tên và hiển thị các kích thước cuối cùng một cách riêng biệt. Loại bỏ các đồ vật ẩn bên ngoài khu vực làm việc trừ khi chúng là ghi chú sản xuất có chủ ý.

Khắc, cắt, khoan và ghi chú riêng biệt

Ánh xạ màu và các lớp có thể giúp người vận hành chỉ định các quy trình, bước hoặc cài đặt khác nhau. Epilog ghi lại bản đồ màu dưới dạng quy trình làm việc bằng vector-nghệ thuật cho nhiều thao tác, trong khi phần mềm Gravotech hỗ trợ quản lý lớp, đường chạy dao theo màu, công việc ma trận và danh sách biến. Tên màu và độ rộng đường chính xác vẫn phụ thuộc vào hệ thống sản xuất đã chọn.

Sử dụng các lớp được đặt tên rõ ràng như KHẮC, CẮT, LỖ và LƯU Ý, đồng thời bao gồm một chú giải nhỏ. Ghi chú sản xuất, kích thước và nhãn hiệu đăng ký phải được đặt để chúng không thể vô tình chạy dưới dạng tác phẩm nghệ thuật. Nếu cần cả khắc raster và cắt vector, hãy nêu rõ đối tượng nào thuộc về từng quy trình.

Kiểm tra hình học để tìm các đường dẫn trùng lặp, đường viền mở, điểm giao nhau, các mảnh nhỏ và các đối tượng chồng chéo. Một đường cắt trùng lặp có thể gây ra đường cắt thứ hai không cần thiết; một đường viền mở có thể khiến hình dạng không được nhận dạng như mong muốn. Chỉ mở rộng các hiệu ứng phức tạp hoặc cắt mặt nạ sau khi kiểm tra xem kết quả vẫn trung thực và có thể gia công được hay không.

Xác nhận khắc phía trước, khắc ngược và phản chiếu

Khắc mặt hai lớp tiêu chuẩn sẽ loại bỏ lớp trên cùng khỏi mặt nhìn thấy được để lộ lõi tương phản. Vật liệu khắc ngược được xử lý từ mặt sau của mặt trong suốt và có thể yêu cầu tác phẩm nghệ thuật được phản chiếu để văn bản đọc chính xác từ mặt trước. Đây là các cấu trúc khác nhau và không được coi là hướng tệp có thể hoán đổi cho nhau.

Viết KHẮC TRƯỚC hoặc KHẮC NGƯỢC trên ghi chú sản xuất và hiển thị hướng đọc dự kiến ​​trên bản in thử. Không tự động phản chiếu toàn bộ công việc vì một thành phần được khắc ngược. Logo, biểu tượng bất đối xứng, mũi tên và văn bản đa ngôn ngữ phải được kiểm tra hướng trực quan trước khi phê duyệt.

Đối với các dự án LYSHIRE, xác định mô hình vật liệu và cấu trúc bề mặt/lõi cùng với hướng giũa. XemHệ thống cấu trúc tấm khắc LYSHIREcho sự khác biệt giữa cấu hình bề mặt và cấu hình ngược.

Kiểm tra văn bản, nét, khoảng trống và chi tiết đảo ngược tối thiểu

Không có chiều cao văn bản hoặc chiều rộng dòng tối thiểu chung cho mọi loại nhựa khắc. Kết quả phụ thuộc vào lớp mặt, độ tương phản, độ hoàn thiện và độ dày của vật liệu; chùm tia laze, thấu kính và tiêu điểm; hoặc hình dạng dao cắt, độ sắc nét, độ đảo và độ sâu khắc. Văn bản được điền, văn bản một dòng và văn bản đảo ngược cũng hoạt động khác nhau.

Tạo một bài kiểm tra đại diện chứa ký tự nhỏ nhất, nét mỏng nhất, khoảng cách hẹp nhất, góc bên trong chặt nhất và tính năng đảo ngược nhỏ nhất được sử dụng trong công việc thực tế. Khắc nó ở kích thước thực tế trên vật liệu dự định. Kiểm tra xem các bộ đếm có còn mở, các nét liền kề có tách biệt hay không, phần lõi được phơi sáng nhất quán và nhãn cuối cùng có thể đọc được ở khoảng cách yêu cầu hay không.

Không chỉ phê duyệt nhãn lớn nhất hoặc dễ nhất theo thứ tự hỗn hợp. Mẫu sản xuất phải thách thức quy trình ở chi tiết quan trọng nhất. Nếu bao gồm một số màu vật liệu hoặc lớp hoàn thiện, các kết hợp thử nghiệm có độ tương phản hoặc trạng thái bề mặt có thể khác nhau.

Chuẩn bị hình học CNC và quay cho máy cắt thực tế

Tác phẩm nghệ thuật khắc CNC đòi hỏi nhiều hơn một đường viền có thể nhìn thấy được. Dao cắt có hình dạng đầu vật lý nên các góc bên trong rất khít, khoảng trống hẹp hoặc nét mỏng có thể không tái tạo chính xác như được vẽ. Đường chạy dao có thể đi theo đường tâm, lệch khỏi đường viền hoặc xóa vùng đã lấp đầy tùy thuộc vào phần mềm và hoạt động.

Cung cấp các vectơ sạch và để nhà chế tạo xác nhận lựa chọn công cụ, độ lệch, độ sâu và chiến lược gia công. Không bù trước hình dạng dao cắt không xác định bằng cách làm dày văn bản một cách ngẫu nhiên. Nếu chiều rộng nét hoàn thiện cụ thể hoặc kích thước túi được kiểm soát, hãy đặt yêu cầu đó lên bản vẽ và phê duyệt thử nghiệm.

Cấu hình ABS tiêu chuẩn của LYSHIRE thuộc tuyến CNC/quay. Các dự án laser CO2 thường sử dụng cấu hình dựa trên PMMA/acrylic riêng biệt. Xem lạiHệ thống xử lý LYSHIREtrước khi chuẩn bị một tệp cho nhiều tuyến nguyên liệu.

Kiểm soát văn bản biến, số sê-ri và mã

Việc khắc dữ liệu có thể thay đổi cần một nguồn có cấu trúc thay vì các tệp tác phẩm nghệ thuật được đổi tên riêng lẻ. Sử dụng một hàng cho mỗi phần hoàn thiện có ID duy nhất, văn bản chính xác và bất kỳ tải trọng mã vạch hoặc mã QR nào. Giữ các số 0 đứng đầu dưới dạng văn bản ở những nơi chúng có ý nghĩa và xác định xem dấu cách, dấu gạch ngang và cách viết hoa có phải là một phần của giá trị được mã hóa hay không.

Trước khi sản xuất, đối chiếu số lượng hàng, số lượng yêu cầu và bằng chứng được tạo ra. Kiểm tra các bản ghi ở giữa đầu tiên, cuối cùng và đại diện, cùng với mọi giá trị dài hoặc ký tự không phải tiếng Latinh. Nếu mã phải quét, xác định nội dung dữ liệu, loại mã dự kiến, kích thước hoàn thiện, vùng yên tĩnh và phương thức xác minh; sau đó kiểm tra mã sau khi khắc trên vật liệu thực tế.

Nội dung biến đổi không nên gõ lại bằng tay trên máy. Nếu cần phải chỉnh sửa, hãy cập nhật nguồn dữ liệu được kiểm soát, đưa ra bản sửa đổi mới và tạo lại bằng chứng để thay đổi vẫn có thể theo dõi được.

Gói tập tin sản xuất được đề xuất

Các định dạng trao đổi phổ biến bao gồm AI, EPS, PDF, SVG và DXF, trong khi nội dung raster có thể ở dạng PNG, TIFF hoặc JPEG chất lượng cao. Riêng phần mở rộng tệp không đảm bảo nội dung có thể sử dụng được—tệp PDF chỉ có thể chứa hình ảnh có độ phân giải thấp và SVG vẫn có thể chứa phông chữ trực tiếp hoặc các hiệu ứng không được hỗ trợ. Xác nhận định dạng và phiên bản phần mềm ưa thích với nhà chế tạo.

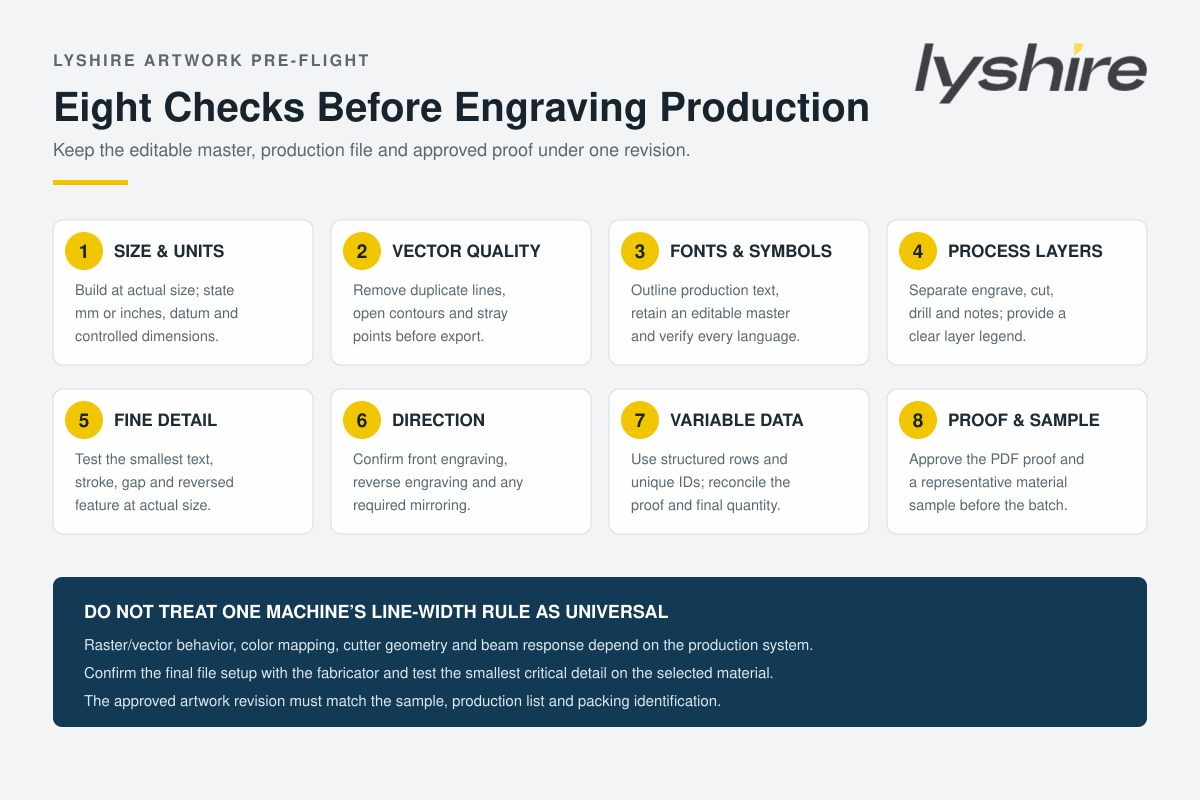

Lỗi tác phẩm nghệ thuật phổ biến và kiểm tra khắc phục

Danh sách kiểm tra RFQ để đánh giá tác phẩm nghệ thuật và sản xuất mẫu

Gửi cho LYSHIRE tác phẩm nghệ thuật có thể chỉnh sửa hoặc tệp vectơ sạch, bằng chứng PDF, kích thước hoàn thiện, đơn vị, bản sửa đổi bản vẽ, danh sách nhãn, văn bản nhỏ nhất, màu mặt/lõi, lớp hoàn thiện, độ dày, tuyến laser ABS/CNC hoặc PMMA/CO2, lỗ và đường viền, hướng trước hoặc sau, nguồn dữ liệu thay đổi, lớp nền, số lượng và phê duyệt mẫu được yêu cầu.

Nếu các bộ phận đã hoàn thiện được yêu cầu, hãy xác định nhóm đóng gói và số bộ phận để việc sản xuất có thể được điều chỉnh theo lịch trình nhãn. Đối với hình học bất thường, bố cục đa ngôn ngữ hoặc nền tảng đặc biệt, hãy xem lạiỨng dụng tùy chỉnh LYSHIRE.

Câu hỏi thường gặp

Tài liệu tham khảo tác phẩm nghệ thuật:Hướng dẫn raster Epilog so với vector, Bản đồ màu Epilog, Hướng dẫn chuyển văn bản thành phác thảo của Adobe, Hướng dẫn sử dụng phông chữ khắc GravotechVàPhần mềm Gravotech và khả năng danh sách biến.
