Tác phẩm nghệ thuật khắc ba lớp có thể bộc lộ hai màu tương phản từ một mặt xử lý. Quá trình sản xuất đáng tin cậy phụ thuộc vào việc ánh xạ mọi phần tử đồ họa đến độ sâu chính xác, kiểm tra vật liệu thực tế và lưu giữ tệp, mẫu và thiết lập đã được phê duyệt trong một lần sửa đổi.

Trước tiên, hãy xác nhận ý nghĩa của “ba lớp” đối với trang tính đã chọn

Thuật ngữ ngành không hoàn toàn thống nhất. Bảng thuật ngữ của Rowmark mô tả chất nền hai lớp và ba lớp về các lớp nắp tương phản và mối quan hệ cốt lõi, trong khi sản phẩm LaserMax Tri-Layer của nó được mô tả cụ thể là màng, nắp và lõi. Các loại nhựa khắc ba lớp khác có thể sử dụng cấu trúc khác. Vì vậy, cụm từ tấm khắc ba lớp không đủ để xác định thứ tự màu nhìn thấy được hoặc hướng xử lý.

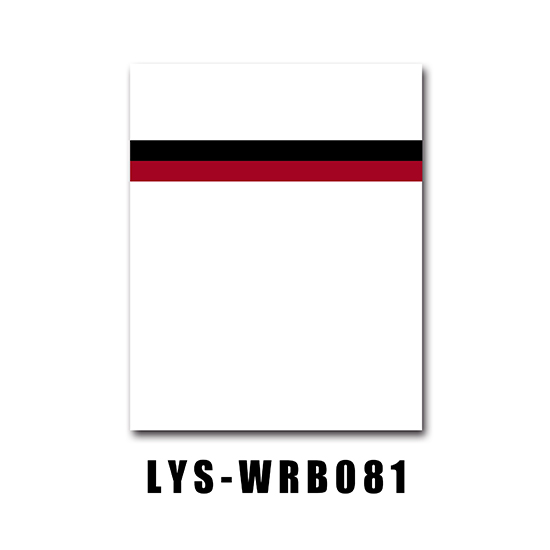

Viết công trình từ mặt làm việc hướng xuống dưới. Đối với ví dụ trắng/đỏ/đen trong hướng dẫn này, thứ tự là mặt trắng, lớp giữa màu đỏ và nền đen liên tục. Một đường chuyền nông loại bỏ mặt trắng và để lộ màu đỏ. Một đường chuyền sâu hơn tiếp tục xuyên qua lớp màu đỏ và để lộ màu đen. Nếu đơn hàng có màu đen/đỏ/trắng thì cùng một tác phẩm nghệ thuật sẽ tạo ra một kết quả hoàn toàn khác.

Yêu cầu mặt cắt vật lý, mẫu màu hoặc mẫu đã được phê duyệt và xác định mặt khắc. Không suy ra thứ tự từ hình thu nhỏ, mã sản phẩm hoặc danh sách ba màu.

Bắt đầu với hệ thống phân cấp thư—không phải độ sâu của máy

Trước khi chỉ định cài đặt quy trình, hãy quyết định ý nghĩa của từng màu trong thiết kế hoàn thiện. Màu ở giữa có thể mang từ cảnh báo, dải trạng thái hoặc ký hiệu phím, trong khi màu cơ bản mang thông tin nhận dạng thiết bị, hướng dẫn hoặc văn bản hỗ trợ. Điều này tạo ra một hệ thống phân cấp trực quan mà không cần tô màu hoặc áp dụng các phần riêng biệt.

Ý nghĩa màu sắc tùy thuộc vào dự án cụ thể. Lớp giữa màu đỏ không tự động tạo ra một biển báo tuân thủ tiêu chuẩn an toàn. Người thiết kế hoặc chế tạo thiết bị phải xác định từ ngữ, ký hiệu, cách sử dụng màu sắc và vị trí cần thiết theo tiêu chuẩn hiện hành và đánh giá rủi ro.

Sử dụng bản in thử PDF để hiển thị màu cuối cùng dự kiến, không chỉ màu lớp tác phẩm nghệ thuật. Người vận hành sẽ có thể so sánh bản xem trước màn hình, bảng vật lý và mẫu hoàn thiện mà không cần giải thích mã không có giấy tờ.

Tạo bản đồ màu sắc theo chiều sâu rõ ràng

Đặt tên cho các lớp theo chức năng thay vì chỉ theo màu phần mềm. “SHALLOW_RED” và “DEEP_BLACK” giao tiếp nhiều hơn “Lớp 1” và “Lớp 2”. Thêm chú thích hiển thị màu hoàn thiện được yêu cầu, nhóm độ sâu dự kiến ​​và tham chiếu vật liệu.

Xây dựng tác phẩm nghệ thuật sạch ở kích thước thực tế

Chuẩn bị tác phẩm nghệ thuật khắc ba lớp theo tỷ lệ 1: 1, nêu rõ kích thước sử dụng milimét hay inch, đồng thời bao gồm chiều rộng và chiều cao đã hoàn thiện trên bản in thử. Chuyển đổi văn bản sản xuất đã được phê duyệt thành các bản phác thảo trong khi vẫn giữ lại một bản gốc có thể chỉnh sửa riêng biệt. Loại bỏ các đường dẫn trùng lặp, đường viền mở và hình học ẩn có thể chạy hai lần hoặc nhập sai nhóm độ sâu.

Giữ các lớp nông, sâu, cắt, lỗ và ghi chú riêng biệt. Nếu đồ họa chứa cả đặc điểm màu đỏ và đen, hãy tách các đối tượng thay vì sử dụng hiệu ứng bề ngoài có thể bị làm phẳng hoặc diễn giải lại trong quá trình xuất. Kiểm tra xem mặt nạ cắt, đường phức hợp và hình dạng đảo ngược có chính xác trong phần mềm sản xuất hay không.

Để biết các nguyên tắc chuẩn bị tác phẩm nghệ thuật chi tiết, hãy xem lại hướng dẫn tác phẩm nghệ thuật khắc chính xác của LYSHIRE và cung cấp bằng chứng PDF mà con người có thể đọc được cùng với tệp vectơ sản xuất.

Chọn nguyên liệu và lộ trình xử lý cùng nhau

Trotec xác nhận rằng nhựa có thể sử dụng được bằng laser có sẵn ở các cấu trúc một, hai và ba lớp và mô tả các tấm hai đến ba lớp acrylic biến tính để khắc và cắt laser. LaserMax Tri-Layer của Rowmark là một cấu trúc acrylic tác động dành riêng cho sản phẩm với độ sâu khắc nông và sâu đã được công bố. Những số liệu này thể hiện khái niệm chứ không phải là một thiết lập chung cho mọi nhà cung cấp.

Cấu hình ABS tiêu chuẩn của LYSHIRE thuộc tuyến CNC/quay. Các dự án laser CO2 nên sử dụng cấu hình dựa trên PMMA/acrylic riêng biệt đã được chọn để xử lý laser. Không kiểm tra tấm ABS tiêu chuẩn với các thông số laser được sao chép chỉ vì một sản phẩm ba lớp khác có thể sử dụng được bằng laser.

Nêu rõ loại máy trong yêu cầu và xem xétHệ thống xử lý LYSHIRE. Nếu tấm được cung cấp dưới dạng các bộ phận hoàn thiện, hãy cung cấp tác phẩm nghệ thuật và hình học để có thể đánh giá lộ trình chế tạo phù hợp.

Xác định kết quả nông và sâu bằng que thử

Một công việc hai chiều cần có hai kết quả hình ảnh ổn định. Tạo một dải thử nghiệm di chuyển dần dần từ mức độ loại bỏ khuôn mặt không đủ đến phần hiển thị màu ở giữa rõ ràng rồi đến màu cơ bản. Cửa sổ nông có thể chấp nhận được phải hiển thị màu ở giữa một cách nhất quán mà không hiển thị lớp nền qua các vùng mỏng.

Tiếp theo, thiết lập kết quả sâu sắc. Nó phải loại bỏ hai lớp đầu tiên và để lộ phần đế một cách sạch sẽ mà không cắt sâu vào tấm giấy một cách không cần thiết. Độ sâu quá mức có thể phóng to các chi tiết, tăng nhiệt hoặc tải của dao cắt và khiến các vùng nông lân cận khó kiểm soát hơn.

Ghi lại các cài đặt nông và sâu được chấp nhận với vật liệu, độ dày, tham chiếu lô hoặc mẫu, thiết bị, thấu kính hoặc dao cắt và ngày tháng chính xác. Độ sâu được công bố từ một sản phẩm khác có thể là bối cảnh hữu ích nhưng không được thay thế thử nghiệm.

Thiết kế cho cửa sổ quy trình nhỏ hơn

Lớp nông có thể mỏng, trong khi lớp sâu phải di chuyển xa hơn trước khi màu nền xuất hiện. Sự khác biệt này ảnh hưởng đến văn bản nhỏ, khoảng cách hẹp và màu sắc liền kề. Đặc điểm khắc rõ ràng bằng màu đỏ có thể mở rộng, làm mềm hoặc hợp nhất khi được xử lý thành màu đen ở cài đặt sâu hơn.

Kiểm tra riêng văn bản màu đỏ nhỏ nhất và văn bản màu đen nhỏ nhất. Đồng thời kiểm tra các đặc điểm màu đỏ và đen được đặt cạnh nhau, các góc bên trong khít, viền mỏng, văn bản đảo ngược và các hòn đảo nhỏ. Để lại đủ khoảng cách để đèo sâu không làm xáo trộn đặc điểm nông lân cận.

Không có chiều cao ký tự hoặc chiều rộng nét tối thiểu duy nhất cho mỗi tấm khắc ba lớp. Cấu trúc vật liệu, độ dày bề mặt, độ dày lớp giữa, điểm laser hoặc đầu dao cắt, độ sâu, tiêu điểm, độ đảo và tác phẩm nghệ thuật đều ảnh hưởng đến kết quả.

Lập kế hoạch cho các công cụ quay và CNC cho cả hai độ sâu

Đối với khắc cơ học, hình dạng đầu cắt xác định cách kênh mở rộng khi đi sâu hơn. Ví dụ, máy cắt hình chữ V tự nhiên tạo ra lỗ mở rộng hơn ở độ sâu lớn hơn so với đường cắt nông. Điều này phải được xem xét khi cùng một kiểu chữ xuất hiện ở cả màu trung và màu cơ bản.

Xác nhận độ sắc bén của dụng cụ, tình trạng trục chính, độ giữ tấm, tham chiếu Z và loại bỏ phoi. Một thay đổi nhỏ về chiều cao của tấm có thể chuyển một đặc điểm từ màu đỏ sang màu đen, đặc biệt khi cửa sổ lớp giữa có thể chấp nhận được hẹp. Kiểm tra một số vị trí trên tấm xem độ phẳng hoặc tình trạng của lớp có thể ảnh hưởng đến độ sâu hiệu quả hay không.

Khắc thông tin nông và sâu trong khi chi tiết vẫn được hỗ trợ tốt bất cứ khi nào chiến lược hình học và CAM cho phép. Sau đó, các lỗ và đường viền bên ngoài có thể được hoàn thiện theo trình tự đã được xác minh, với kế hoạch giữ lại một phần nhỏ trước lần cắt cuối cùng.

Lập kế hoạch tác phẩm nghệ thuật laser dưới dạng các hoạt động riêng biệt

Trên cấu hình laser dựa trên PMMA/acrylic thích hợp, tác phẩm nghệ thuật nông và sâu phải được chỉ định cho các hoạt động hoặc nhóm tham số riêng biệt. Đừng dựa vào màu sắc màn hình tinh tế mà không có chú giải lớp. Xác nhận rằng các đường viền cắt vector không thể vô tình nhận được cài đặt khắc và ngược lại.

Độ sâu có thể được điều chỉnh thông qua sự kết hợp có kiểm soát giữa công suất, tốc độ, độ phân giải, đường chuyền và tiêu điểm tùy theo thiết bị và vật liệu đã chọn. Avoid presenting one parameter set as universal. Kiểm tra cặn, nhiệt độ quá cao, hư hỏng bề mặt và tiếp xúc không hoàn toàn với màu trung tính hoặc màu nền.

Nếu sử dụng nhiều đường chuyền, hãy kiểm tra căn chỉnh và liệu đường chuyền sau có ảnh hưởng đến tác phẩm nghệ thuật nông liền kề hay không. Một mẫu đại diện phải có sự kết hợp các đặc điểm nhỏ, lớn, nông và sâu giống như công việc thực tế.

Kiểm soát dữ liệu biến và bố cục lặp lại

Thẻ ba lớp thường kết hợp đồ họa cảnh báo cố định với số lượng thiết bị, vị trí hoặc dữ liệu nối tiếp có thể thay đổi. Xác định trường biến nào sử dụng màu ở giữa và trường nào sử dụng màu cơ bản. Bảng tính có cấu trúc phải chứa một hàng cho mỗi phần, một ID duy nhất, văn bản chính xác và nhóm tác phẩm nghệ thuật dự định.

Tạo bằng chứng cho thấy kết quả hoàn thiện màu đỏ và đen cho các bản ghi đại diện. Kiểm tra giá trị dài nhất, văn bản nhỏ nhất và bất kỳ ký tự nào ngoài ngôn ngữ chính. Đối chiếu số hàng, số lượng yêu cầu và phiếu đóng gói trước khi sản xuất.

Không tự tay gõ lại các nội dung sửa lỗi trên máy. Cập nhật nguồn được kiểm soát, đưa ra bản sửa đổi mới và tạo lại tệp sản xuất và bằng chứng.

Tích hợp các lỗ, hồ sơ và lắp đặt

Bản vẽ phải xác định kích thước hoàn thiện, độ dày, bán kính góc, đường kính lỗ và vị trí trung tâm, khe, vết cắt, yêu cầu về cạnh và cách lắp đặt. Giữ hình học cắt xuyên tách biệt với hai độ sâu khắc. Không nên nhầm lẫn lỗ với hình tròn màu đen, ngay cả khi cả hai đều có vẻ tối trong bản xem trước.

Nếu cần có lớp nền dính, hãy chỉ định chất nền, kết cấu, độ cong và môi trường lắp đặt. Các lỗ cơ học và chất kết dính có thể ảnh hưởng đến lề có thể sử dụng và khoảng cách của tác phẩm nghệ thuật nông và sâu. Kiểm tra khe hở đầu dây buộc và tránh đặt văn bản quan trọng quá gần mép cắt.

Phê duyệt mẫu đòi hỏi khắt khe nhất

The sample should not contain only large text. Bao gồm đặc điểm nông nhỏ nhất, đặc điểm sâu nhỏ nhất, khoảng cách màu đỏ/đen gần nhất, diện tích lấp đầy lớn nhất, các lỗ liên quan, đường viền bên ngoài và phương pháp lắp đặt dự định. Kiểm tra sự tách màu, cặn, độ sâu, kích thước, cạnh và tình trạng bề mặt.

Ghi lại thứ tự màu sắc vật liệu, kết cấu, độ dày, bản sửa đổi tác phẩm nghệ thuật, cài đặt nông/sâu và ngày lấy mẫu được phê duyệt. Nếu thứ tự màu sắc hoặc mẫu vật liệu thay đổi, hãy lặp lại thử nghiệm thay vì tiếp tục cài đặt cũ.

Để kiểm tra quá trình sản xuất, hãy so sánh các bộ phận với mẫu đã được phê duyệt dưới ánh sáng ổn định. Kiểm tra xem các nét nông vẫn giữ nguyên màu trung tính và các nét sâu luôn đạt đến phần nền mà không có sự đột phá ngoài ý muốn.

Các lỗi thường gặp và kiểm tra khắc phục

Danh sách kiểm tra RFQ cho các dự án hai chiều sâu ba lớp

Gửi cho LYSHIRE thứ tự màu sắc từ mặt khắc trở xuống, lộ trình vật liệu, độ dày, định dạng toàn bộ hoặc thành phần, tác phẩm nghệ thuật với các lớp nông/sâu/cắt, kiểm chứng màu PDF, văn bản và khoảng cách nhỏ nhất, kích thước, lỗ, lắp đặt, môi trường, bảng dữ liệu biến đổi, số lượng, yêu cầu phê duyệt và kiểm tra mẫu.

Để biết các đơn đặt hàng màu tùy chỉnh, hình dạng không chuẩn hoặc lớp nền dính, hãy xemỨng dụng tùy chỉnh LYSHIRE. Nhóm kỹ thuật có thể xem xét liệu cấu trúc và quy trình được yêu cầu có phù hợp để lấy mẫu hay không.
