Cách chỉ định tấm khắc ba lớp cho bảng hiệu nhiều màu
Cấu trúc ba màu và kiểm soát độ sâu
Cách chỉ định tấm khắc ba lớp cho bảng hiệu nhiều màu
Một tấm khắc ba lớp thực sự có thể hiển thị màu mặt gốc cộng với hai màu lõm khác nhau. Kết quả phụ thuộc vào bề mặt có trật tự, cấu trúc ở giữa và đế—và vào việc kiểm soát chính xác hai độ sâu khắc. Do đó, người mua cần chỉ định nhiều hơn “nhựa 3 lớp” trong đơn đặt hàng.
Trả lời trực tiếp:xác định ba màu theo thứ tự, xác định tác phẩm nghệ thuật nào phải để lộ lớp giữa và tác phẩm nào phải chạm tới lớp nền, chọn vật liệu dành riêng cho quy trình cho laser CO2 hoặc gia công CNC/quay và phê duyệt cả hai độ sâu trên mẫu vật lý trước khi sản xuất hàng loạt.
Ba lớp có nghĩa là gì
Một tấm mỏng, ba cấp độ màu tích hợp

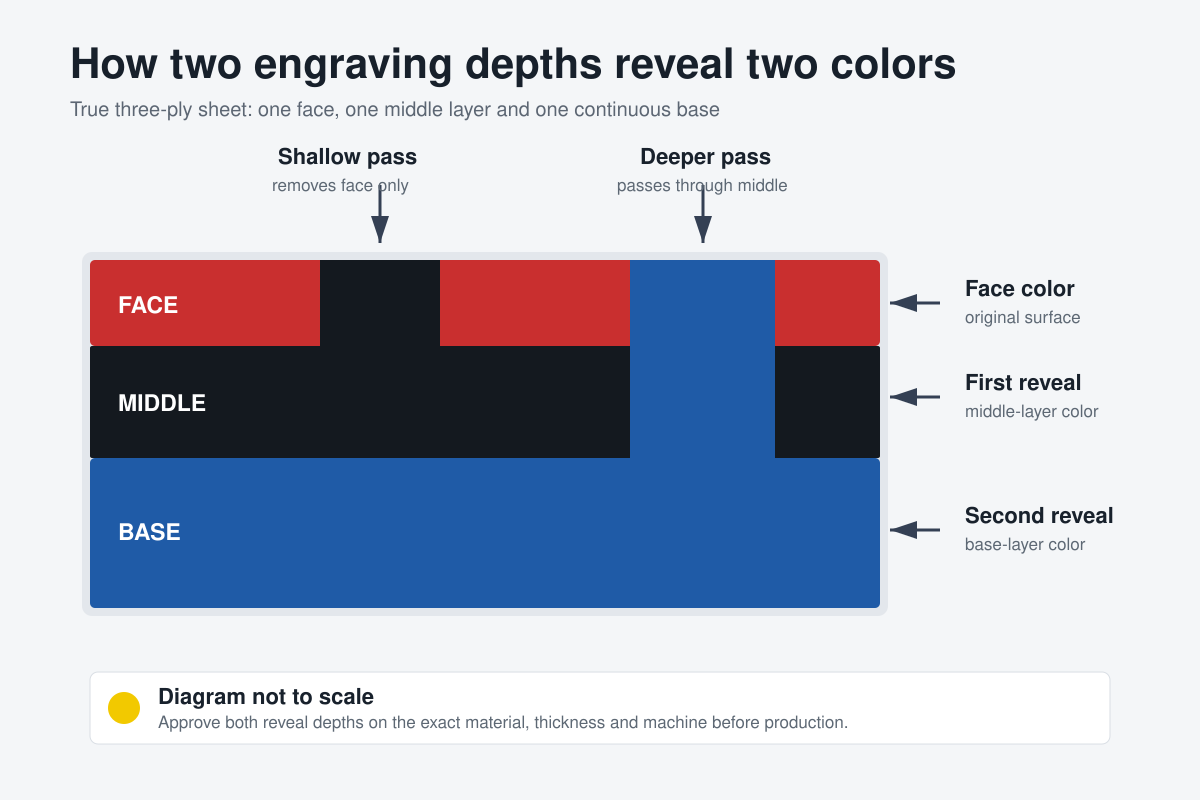

Trong hệ thống ba lớp LYSHIRE, tấm thành phẩm có màu mặt, màu giữa và màu cơ bản liên tục. Khắc nông loại bỏ mặt và để lộ lớp giữa. Đường chuyền sâu hơn có kiểm soát cũng loại bỏ lớp giữa và chạm tới lớp nền. Khuôn mặt vẫn có thể nhìn thấy ở bất cứ nơi nào thiết kế không được khắc.
Điều này không giống như việc buộc ba tấm ván dày lại với nhau, in hai màu lên một tờ giấy hoặc tô màu những chỗ khắc. Ví dụ: tờ giấy màu đỏ/đen/xanh 1,5 mm có thể sử dụng màu đỏ làm mặt gốc, màu đen cho văn bản nông và màu xanh lam cho các trường sâu hơn đã chọn—tất cả bên trong một tờ giấy 1,5 mm đã hoàn thiện.
Đặt hàng màu sắc
Viết chuỗi màu từ mặt đến nền
Màu mặt
Nền có thể nhìn thấy trước khi khắc. Nó thường mang vùng màu không bị gián đoạn lớn nhất và ảnh hưởng mạnh mẽ đến độ chói, bảo trì và hình thức biển báo.
Màu giữa
Màu bộc lộ đầu tiên đạt được bằng cách khắc nông. Nó thường mang văn bản chính, tiêu đề, đề cương hoặc chú thích cảnh báo.
Màu cơ bản
Màu tiết lộ thứ hai đạt được bằng cách vượt qua sâu hơn. Nó có thể xác định cấp độ thông tin thứ hai, trường trạng thái, vùng hoặc ký hiệu được chọn.
Luôn viết yêu cầu một cách rõ ràng—chẳng hạn nhưmặt đỏ / giữa đen / đế xanh. Danh sách chỉ có “đỏ, đen và xanh” là không rõ ràng vì việc đảo ngược thứ tự sẽ thay đổi cả nền và màu sắc được tạo ra ở mỗi độ sâu khắc.
Logic màu
Gán mỗi màu một chức năng thông tin xác định
| Cấu trúc ví dụ | Logic bố cục có thể | Séc người mua |
|---|---|---|
| Đỏ / đen / xanh | Nền đỏ, cảnh báo hoặc chú giải nông màu đen, mã hoặc trường phụ màu xanh đậm hơn. | Xác nhận rằng các màu đã chọn phù hợp với hệ thống hình ảnh của dự án và không được sử dụng làm tín hiệu trạng thái hoặc an toàn duy nhất. |
| Trắng / đỏ / xanh | Nền trắng, thông tin cảnh báo hoặc dừng màu đỏ nông, thông tin sẵn sàng hoặc bình thường màu xanh đậm hơn. | Thêm từ ngữ, ký hiệu hoặc vị trí để ý nghĩa quan trọng không chỉ phụ thuộc vào màu đỏ so với màu xanh lá cây. |
| Trắng / đen / xanh | Nền trắng, hướng dẫn nông màu đen, tiêu đề màu xanh đậm hơn, bảng điều khiển hoặc ký hiệu hướng dẫn được chọn. | Xác nhận riêng các quy tắc ký hiệu hoàn thiện, độ tương phản, thiết kế biểu tượng và điều kiện lắp đặt. |
| Thứ tự ba màu tùy chỉnh | Thương hiệu, chỉ đường, vùng máy, dòng sản phẩm hoặc hai cấp độ dữ liệu kỹ thuật. | Phê duyệt màu sắc vật lý và cả hai đều bộc lộ chiều sâu; Màu sắc màn hình không phải là tiêu chuẩn sản xuất. |
Vật liệu cung cấp các lớp màu; nó không tự động làm cho biển báo hoàn thiện tuân thủ. Màu sắc an toàn, khả năng tiếp cận, ký hiệu, từ ngữ, kích thước ký tự và cách lắp đặt phải tuân theo đặc điểm kỹ thuật của thị trường và dự án.
Hai nhóm độ sâu
Tách tác phẩm nghệ thuật trước khi nó đến máy
Tệp sản xuất phải xác định rõ ràng đối tượng nào thuộc về dải màu trung bình nông và đối tượng nào thuộc về dải màu cơ bản sâu hơn. Sử dụng các lớp được đặt tên riêng biệt hoặc các màu điểm đã được phê duyệt trong tệp vectơ, sau đó khóa ánh xạ trong trang công việc. Văn bản, ký hiệu, bảng đầy và đường cắt không nên phụ thuộc vào bộ nhớ của người vận hành.
Thiết kế các vùng sâu hơn với đủ chiều rộng và khoảng cách cho quy trình đã chọn. Thay đổi độ sâu có thể thay đổi độ rộng đường rõ ràng, bán kính góc và định nghĩa chi tiết nhỏ. Do đó, nét hẹp nhất và ký tự nhỏ nhất phải có trong mẫu phê duyệt.
Không có số độ sâu phổ quát
Độ sâu được công bố cho sản phẩm của nhà sản xuất khác không tự động phù hợp với tấm LYSHIRE. Tỷ lệ lớp, polyme, kết cấu nắp, công suất máy, tiêu điểm, hình dạng dao cắt và hiệu chuẩn đều ảnh hưởng đến kết quả. Thiết lập hai cơ sở sản xuất đã được phê duyệt trên nguyên liệu được đặt hàng chính xác.
Chọn lộ trình xử lý
Phiên bản Laser và CNC/Rotary phải được chỉ định riêng
“Ba lớp” mô tả cấu trúc màu sắc, không phải khả năng tương thích với polyme hoặc máy. LYSHIRE thường cung cấp cấu hình dựa trên acrylic/PMMA cho các đơn đặt hàng laser CO2 và cấu hình dựa trên ABS riêng biệt cho khắc CNC hoặc quay. Đừng cho rằng một tấm vật lý là phổ biến cho mọi hệ thống khắc.
| Lộ trình đặt hàng | Xác nhận điều gì | Trọng tâm phê duyệt |
|---|---|---|
| Laser CO2 | Cấu hình laser dựa trên acrylic/PMMA, loại máy, dải công suất, điều khiển lấy nét, xử lý không khí và cắt vector. | Loại bỏ bề mặt sạch, tách nông/sâu ổn định, cặn, hiệu ứng nhiệt, vết cắt và cạnh cắt. |
| CNC hoặc quay | Cấu hình cơ khí dựa trên ABS, loại dao cắt, góc đầu, đường kính dụng cụ, tốc độ trục chính, phương pháp tiến dao và giữ. | Lưỡi dao, phoi, chiều rộng đường, độ phẳng, độ mòn của dụng cụ, khả năng lặp lại độ sâu và cạnh được định tuyến. |
Đối với một trong hai tuyến đường, hãy xác nhận việc khoan, cắt định hình, lớp nền dính, bán kính góc và phương pháp lắp đặt cuối cùng cùng một lúc. Những thao tác này có thể ảnh hưởng đến thông số kỹ thuật thực tế của tờ ngay cả khi màu mặt/giữa/nền không thay đổi.
Phê duyệt mẫu
Bài kiểm tra độ sâu hai bước gồm bảy bước
- Ghi lại tờ chính xác:nhà cung cấp, mã sản phẩm, đơn hàng bề mặt/giữa/cơ sở, polymer, lớp hoàn thiện, tổng độ dày và lô.
- Chuẩn bị ma trận độ sâu:bao gồm một số ứng cử viên nông và một số ứng cử viên sâu hơn mà không thay đổi nhiều biến máy cùng một lúc.
- Bao gồm tác phẩm nghệ thuật thực sự:kiểm tra văn bản nhỏ nhất, nét hẹp nhất, bảng liền khối, góc, ký hiệu và đường viền cắt theo kế hoạch.
- Chọn cài đặt nông:loại bỏ hoàn toàn khuôn mặt mà vẫn giữ được màu sắc lớp giữa sạch sẽ, không bị gián đoạn.
- Chọn cài đặt sâu hơn:đi qua phần giữa một cách nhất quán và để lộ phần đế mà không bị giãn nở, nóng chảy hoặc hư hỏng cơ học quá mức.
- Kiểm tra quá trình chuyển đổi:xác minh rằng các khu vực nông không để lộ phần đáy và các khu vực sâu không giữ lại các đảo lớp giữa không mong muốn.
- Giữ lại phiếu giảm giá đã được phê duyệt:đánh dấu máy, cài đặt, công cụ hoặc ống kính, lô, bản sửa đổi tác phẩm nghệ thuật và ngày phê duyệt để kiểm soát sản xuất.
Độ dày và cân bằng lớp
Tổng độ dày và độ sâu tiết lộ là các thông số kỹ thuật khác nhau
Tổng độ dày tấm kiểm soát độ cứng, lắp, lắp, cắt và đóng gói. Nó không cho người vận hành biết màu ở giữa và màu cơ bản bắt đầu từ đâu. Tấm ba lớp 1,5 mm vẫn là một tấm hoàn thiện 1,5 mm; ba lớp màu được chứa trong tổng số đó.
Đối với một dự án lặp lại, hãy giữ lại cả yêu cầu về dung sai của tấm hoàn thiện và kết quả nông/sâu đã được phê duyệt. Nếu cấu trúc màu, polyme, lớp hoàn thiện hoặc độ dày thay đổi, hãy xác nhận lại cài đặt. Không chuyển chương trình độ sâu từ một mẫu có kết cấu khác chỉ vì độ dày tổng thể là như nhau.
Khắc phục sự cố
Các lỗi khắc ba lớp thường có ý nghĩa gì
| Màu cơ bản xuất hiện trong văn bản nông | Đường chuyền nông quá sâu, tiêu điểm hoặc chiều cao Z thay đổi, trang tính không được giữ phẳng hoặc sử dụng cài đặt công việc sai. |
| Màu trung còn đọng lại trong ruộng sâu | Đường chuyền sâu hơn không đủ hoặc không nhất quán; kiểm tra độ phẳng, tiêu điểm, độ mòn của công cụ, lập bản đồ lớp và chiến lược chồng chéo. |
| Văn bản đẹp trở nên quá nặng | Độ sâu vượt quá, nhiệt laser, hình dạng dụng cụ rộng, độ đảo hoặc nhiều đường cắt chồng chéo có thể mở rộng vùng khắc. |
| Viền màu trông rách rưới | Xem lại tiêu điểm, cân bằng tốc độ/công suất, độ sắc bén của dao, bước tiến, tình trạng trục chính, chất lượng tác phẩm nghệ thuật và phương pháp làm sạch. |
| Bảng điều khiển hoặc chữ cái biến dạng | Các trường sâu lớn có thể cần một chiến lược lấp đầy, trình tự, phương pháp giữ hoặc vật liệu dành riêng cho quy trình khác. |
| Lô không khớp với phê duyệt | Kiểm tra mã sản phẩm, polymer, thứ tự màu sắc, độ hoàn thiện, độ dày, mẫu được giữ lại, nhận dạng lô và hiệu chuẩn máy trước khi tiếp tục. |
Ranh giới độ bền
Ba lớp không tự động có nghĩa là lớp ngoài trời
Chỉ số lượng lớp không chứng minh được độ ổn định của tia cực tím, khả năng chịu thời tiết, khả năng kháng hóa chất, hiệu suất chống cháy hoặc tuổi thọ cụ thể. Những điều này phụ thuộc vào loại polymer, chất màu, bề mặt, cấu trúc, chất kết dính, lắp đặt và môi trường. Nếu dự án ở ngoài trời hoặc tiếp xúc với nhiệt, chất tẩy rửa, dầu, độ ẩm hoặc mài mòn, hãy yêu cầu dữ liệu sản phẩm liên quan hoặc yêu cầu thử nghiệm đối với cấu hình đã đặt hàng.
Tương tự như vậy, kết quả khắc ban đầu sạch sẽ không chứng minh được hiệu quả liên kết lâu dài giữa các lớp. Kiểm tra các cạnh, lỗ được chế tạo và các điểm lắp đặt có độ bền cao, đồng thời tiến hành thử nghiệm phù hợp với dự án khi thất bại sẽ gây tốn kém.
Danh sách kiểm tra RFQ
Thông tin cần gửi cùng với yêu cầu về tờ giấy ba lớp
- Trình tự màu:mặt / giữa / đế theo thứ tự chính xác, với các tham chiếu màu sắc vật lý hoặc được kiểm soát.
- Logic độ sâu:các yếu tố tác phẩm nghệ thuật được gán cho màu sắc bộc lộ nông và sâu hơn.
- Xử lý:Laser CO2, bộ định tuyến CNC hoặc máy khắc quay, bao gồm các chi tiết máy và dụng cụ.
- Tờ giấy:tổng độ dày, kích thước, độ hoàn thiện, số lượng và độ phẳng hoặc dung sai yêu cầu.
- Chế tạo:cắt vector, định tuyến, khoan, vát, lỗ, góc, chất kết dính hoặc các bộ phận đã hoàn thiện.
- Ứng dụng:vị trí trong nhà/ngoài trời, tầm nhìn, vệ sinh, nhiệt độ, hóa chất, độ mài mòn và tuổi thọ dự kiến.
- Sự tuân thủ:các yêu cầu hiện hành về an toàn, khả năng tiếp cận, hỏa hoạn, điện, khách hàng hoặc thị trường điểm đến.
- Sự chấp thuận:mẫu màu vật lý, phiếu khắc hai chiều sâu và tài liệu cần thiết trước khi sản xuất số lượng lớn.
Xem lạiDòng sản phẩm tấm khắc ba lớp LYSHIREđể biết ví dụ về cấu trúc hoặc gửi chuỗi màu tùy chỉnh và lộ trình xử lý thông quamẫu phiếu điều tra dự án.
Câu hỏi thường gặp
Câu hỏi thường gặp về tấm khắc ba lớp
Làm thế nào một tấm ba lớp có thể tạo ra hai màu khắc?
Một đường chuyền nông sẽ loại bỏ khuôn mặt và để lộ lớp giữa. Đường chuyền sâu hơn có kiểm soát cũng loại bỏ lớp giữa và chạm tới lớp nền. Vùng không khắc vẫn giữ nguyên màu mặt ban đầu.
Tấm ba lớp có được làm từ ba tấm ván dày không?
Không. Một tấm khắc ba lớp thực sự chứa ba cấp độ màu trong một tấm mỏng hoàn thiện. Ví dụ: cả ba màu có thể được chứa trong tổng độ dày 1,5 mm.
Có thể sử dụng cùng một tấm để khắc laser CO2 và khắc CNC không?
Đừng cho là như vậy. LYSHIRE thường cấu hình phiên bản dựa trên acrylic/PMMA cho các đơn đặt hàng laser CO2 và phiên bản dựa trên ABS riêng biệt cho công việc CNC hoặc quay. Xác nhận quá trình trước khi đặt hàng.
Nên sử dụng độ sâu khắc nào?
Không có cặp cài đặt chung. Thiết lập các cài đặt nông và sâu hơn trên sản phẩm, độ dày, mẻ và máy chính xác vì tỷ lệ lớp, trọng tâm, công suất, tốc độ, hình dạng dụng cụ và hiệu chuẩn ảnh hưởng đến kết quả.
Tấm ba lớp có loại bỏ việc sơn đầy không?
Nó có thể tạo bố cục ba màu thông qua các lớp tích hợp và loại bỏ vật liệu được kiểm soát, vì vậy nhiều thiết kế không cần đổ sơn hoặc in thứ cấp. Xác nhận xem tác phẩm nghệ thuật đã hoàn thành có cần trang trí thêm hay không.
Có phải mỗi tấm ba lớp đều phù hợp với biển báo an toàn ngoài trời?
Không. Số lượng lớp không xác định mức độ ngoài trời hoặc sự tuân thủ quy định. Xác nhận hiệu suất vật liệu chính xác và áp dụng tất cả các quy tắc thị trường đích cho biển hiệu đã hoàn thiện.
Đánh giá cấu trúc và mẫu
Phê duyệt thứ tự màu sắc và cả độ sâu khắc
Gửi cho LYSHIRE chuỗi mặt/giữa/đế được yêu cầu, tác phẩm nghệ thuật, máy, tổng độ dày, chi tiết ứng dụng và chế tạo. Nhóm của chúng tôi có thể xem xét lộ trình quy trình và chuẩn bị mẫu vật lý hai chiều sâu cho các dự án B2B đủ điều kiện.
