Cách tính năng suất tấm laminate khắc laser
Năng suất vật liệu và lập kế hoạch công việc
Cách tính năng suất tấm laminate khắc laser
Số lượng nhãn thành phẩm được sản xuất từ một tấm laminate khắc laser không thể được tính toán chính xác chỉ dựa trên diện tích. Năng suất thực tế phụ thuộc vào kích thước tấm có thể sử dụng, hình dạng bộ phận, lề ngoài, khoảng cách và đường cắt được kiểm tra, hướng bố trí, hướng hoàn thiện, đồ đạc, vùng khắc và phụ cấp sản xuất.
Trả lời trực tiếp:bắt đầu với diện tích trang tính có thể sử dụng được đo—không chỉ kích thước danh mục. Thêm lề ranh giới bắt buộc và khoảng cách được xác thực cho từng phần, so sánh cả hai hướng, sau đó loại bỏ các khu vực không thể sử dụng được. Cuối cùng, chuyển đổi số lượng theo kế hoạch thành sản lượng dự kiến có thể chấp nhận được bằng cách cho phép thiết lập các phần, mẫu kiểm tra và tổn thất cụ thể của dự án.
Ba số khác nhau
Đừng nhầm lẫn giữa tỷ lệ diện tích, số lượng lồng nhau và đầu ra chấp nhận được
Tỷ lệ diện tích lý thuyết
Diện tích tấm có thể sử dụng được chia cho diện tích của một phần sẽ cho ra giới hạn toán học trên. Nó bỏ qua các khoảng trống, lề, hình dạng không đều và các dải còn sót lại.
Số lượng lồng nhau theo kế hoạch
Đây là con số phù hợp với bố cục đã được phê duyệt sau khi bao gồm định hướng, khoảng cách, hình học và các khu vực không sử dụng được.
Sản lượng sản xuất chấp nhận được
Đây là số lượng dự kiến sẽ vượt qua quá trình khắc, cắt, kiểm tra kích thước và hình ảnh sau khi thiết lập và cho phép chất lượng.
Danh sách kiểm tra đầu vào
Tám giá trị cần thiết trước khi tính năng suất tấm
| đầu vào | Xác nhận điều gì | Rủi ro quy hoạch điển hình |
|---|---|---|
| Chiều rộng và chiều dài tấm có thể sử dụng | Đo diện tích sản xuất sau khi cắt cạnh, vùng hư hỏng và giới hạn máy. | Việc sử dụng kích thước danh nghĩa có thể phóng đại đầu ra nếu các cạnh của tấm hoặc bệ máy không thể sử dụng được hoàn toàn. |
| Kích thước phần hoàn thành | Chiều rộng cuối cùng, chiều cao, bán kính, lỗ, khe và dung sai kích thước. | Kích thước tác phẩm nghệ thuật có thể khác với kích thước trống đã hoàn thành được yêu cầu. |
| Lề ranh giới ngoài | Không gian cần thiết để đặt tấm, kẹp, mất chân không, thay đổi cạnh hoặc cắt thử. | Bản vẽ không có lề có thể không ổn định hoặc không lặp lại được trên máy thật. |
| Khoảng cách giữa các phần | Khoảng cách được xác nhận có tính đến vết nứt, nhiệt, giá đỡ và loại bỏ bộ phận. | Khoảng cách hoạt động trên một máy hoặc độ dày có thể không chuyển sang máy khác. |
| Quy tắc định hướng | Liệu các bộ phận có thể xoay 90° hay yêu cầu một hướng cố định hay không. | Các bề mặt được chải, có hoa văn hoặc có hướng có thể khiến bố cục xoay có số lượng lớn không được chấp nhận. |
| Hình học và các cạnh chung | Hình chữ nhật, hình dạng hỗn hợp, lỗ bên trong và đường cắt chung có được phê duyệt hay không. | Những đường nét phức tạp tạo ra những chiếc túi không thể sử dụng được; đường chia sẻ có thể thay đổi chất lượng cạnh hoặc tách phần. |
| Trình tự quy trình | Khắc trước hoặc cắt trước, thứ tự dữ liệu thay đổi, đăng ký và xử lý màng bảo vệ. | Các bộ phận lỏng lẻo nhỏ có thể dịch chuyển nếu trình tự không được lên kế hoạch. |
| Phụ cấp sản xuất | Thiết lập phiếu giảm giá, mẫu kiểm tra, mẫu được giữ lại, phế phẩm và phụ tùng thay thế. | Chỉ đặt hàng với số lượng lồng nhau chính xác sẽ không được đảm bảo phê duyệt hoặc mất mát ngoài dự kiến. |
Lưới hình chữ nhật đơn giản
Bắt đầu với một công thức minh bạch
Đối với các phần hình chữ nhật giống hệt nhau được sắp xếp theo một hướng, ước tính lưới đầu tiên có thể được tính như sau. Sử dụng một đơn vị nhất quán, thường là milimét.
Cột= sàn[(chiều rộng có thể sử dụng − 2 × lề ngoài + khoảng cách) ÷ (chiều rộng phần + khoảng cách)]
Hàng= sàn[(chiều dài có thể sử dụng − 2 × lề ngoài + khoảng cách) ÷ (chiều dài phần + khoảng cách)]
Số lượng lưới= cột × hàng
Hàng= sàn[(chiều dài có thể sử dụng − 2 × lề ngoài + khoảng cách) ÷ (chiều dài phần + khoảng cách)]
Số lượng lưới= cột × hàng
Lặp lại phép tính sau khi xoay phần 90°. Nếu được phép quay, hãy so sánh hai kết quả. Công thức này là một màn hình lập kế hoạch, không phải là sự thay thế cho việc lồng ghép CAD hoặc kiểm tra máy. Các hình dạng hỗn hợp, đường viền không đều và đường cắt chung yêu cầu phần mềm bố cục và xem xét kỹ thuật.
Ví dụ đã làm việc
Cùng một phần có thể tạo ra số lượng khác nhau sau khi xoay

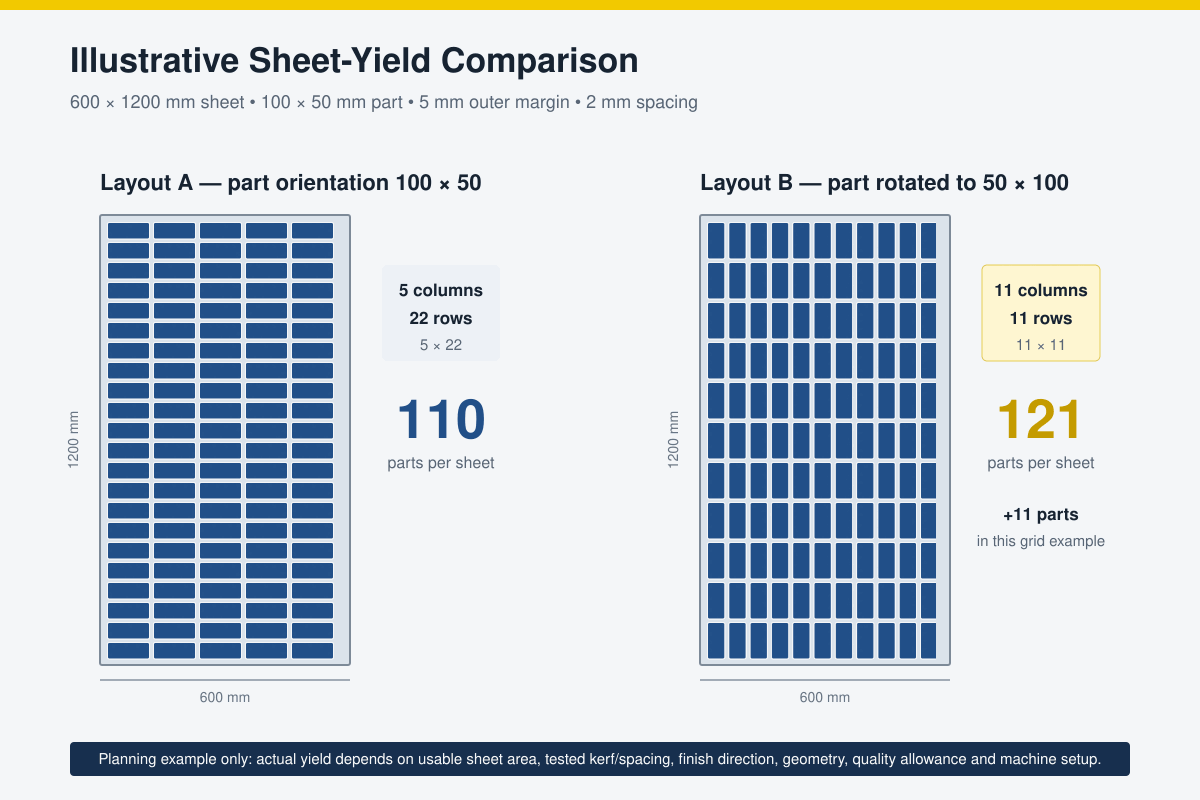

Giả sử một tờ giấy có thể sử dụng được có kích thước 600 × 1200mm, nhãn hoàn thiện 100 × 50mm, lề ngoài 5 mm và khoảng cách 2 mm. Những giá trị này chỉ mang tính minh họa; chúng không phải là cài đặt cắt phổ biến của LYSHIRE.
| Cách trình bày | Tính chiều rộng | Tính chiều dài | Số lượng lưới |
|---|---|---|---|
| hướng 100 × 50 | tầng[(600 − 10 + 2) 102] = 5 | tầng[(1200 − 10 + 2) ÷ 52] = 22 | 5 × 22 = 110 |
| hướng 50 × 100 | tầng[(600 − 10 + 2) ÷ 52] = 11 | tầng[(1200 − 10 + 2) 102] = 11 | 11 × 11 = 121 |
Bề mặt định hướng
Kết thúc chải và có hoa văn có thể ghi đè số lượng cao nhất
Tấm laminate màu mờ thường cho phép tự do bố trí hơn, nhưng lớp hoàn thiện bằng kim loại, sợi carbon, vân gỗ và các lớp hoàn thiện định hướng khác đòi hỏi phải có hướng trực quan được kiểm soát. Chỉ xoay một số bộ phận có thể khiến các nhãn hoàn thiện được lắp đặt cạnh nhau phản chiếu ánh sáng hoặc hiển thị mẫu khác nhau.
Do đó, tệp công việc phải ghi lại mũi tên định hướng hoặc hướng thớ. Nếu các nhãn sẽ được cài đặt thành một bộ, hãy tính toán năng suất bằng cách sử dụng hướng chung cần thiết ngay cả khi bố cục xoay sẽ tạo ra nhiều phần hơn về mặt toán học.
Để biết các lựa chọn hoàn thiện và xây dựng, hãy xem lạiHệ thống kết cấu LYSHIREvàphạm vi tấm khắc laser.
Đếm không phải là mục tiêu duy nhất
Bố cục có nhiều bộ phận hơn sẽ không tốt hơn nếu nó tạo ra hướng thớ không nhất quán, tab giữ yếu, nồng độ nhiệt, các chi tiết nhỏ không ổn định, khó phân loại hoặc trình tự sản xuất không thể chấp nhận được. Tối ưu hóa đầu ra chấp nhận được trên mỗi tờ—không phải hình chữ nhật trên màn hình.
Kerf và khoảng cách
Đo lường sự kết hợp máy-vật liệu thực tế
Vết cắt bằng laser là vật liệu bị loại bỏ dọc theo đường cắt. Nó bị ảnh hưởng bởi cấu trúc vật liệu và độ dày, tiêu cự, thấu kính, công suất, tốc độ, tình trạng chùm tia và khả năng trích xuất. Giá trị được sử dụng cho một tia laser hoặc một tấm khác không được đưa vào bản vẽ sản xuất mà không có sự xác minh.
Cắt một hình thử nghiệm đã được hiệu chỉnh trong tấm gỗ đã chọn, để vật liệu nguội, sau đó đo mảnh đã hoàn thiện và mở bằng thiết bị phù hợp. Sử dụng kết quả để bù các kích thước quan trọng và xác nhận khoảng cách an toàn tối thiểu giữa các bộ phận. Khoảng cách hẹp có thể hỗ trợ việc lồng chặt nhưng khoảng cách cũng phải tính đến nhiệt, khả năng hỗ trợ của tấm, chuyển động của các bộ phận nhỏ, chất lượng cạnh và khả năng di chuyển khỏi giường.
Từ cách bố trí đến số lượng mua hàng
Chuyển đổi lợi nhuận dự kiến thành yêu cầu trên bảng tính
- Phê duyệt tài liệu:xác nhận cấu hình laser PMMA/acrylic, màu sắc mặt/lõi, độ hoàn thiện, độ dày và kích thước tấm có thể sử dụng.
- Xác thực phần:kiểm tra văn bản nhỏ nhất, đường hẹp nhất, lỗ, góc và vết cắt bên ngoài trên tia laser CO2 dự định.
- Cố định các quy tắc bố cục:ghi lại lề, khoảng cách, xoay, hướng thớ, thứ tự khắc và thứ tự cắt.
- Tính số lượng lồng nhau:so sánh các hướng và sử dụng lồng ghép CAD cho các hình dạng hỗn hợp hoặc không đều.
- Dự trữ những phần không thể bán được:thêm phiếu giảm giá thiết lập, phê duyệt bài viết đầu tiên, mẫu kiểm tra và mẫu được giữ lại.
- Thêm phụ cấp sản xuất đã thỏa thuận:dựa trên mức độ phức tạp của công việc, hồ sơ trước đây và rủi ro chất lượng thay vì tỷ lệ phần trăm tự động.
- Làm tròn thành tờ đầy đủ hoặc đơn vị đóng gói:xác nhận xem những phần thừa có thể chấp nhận được nên được cung cấp, giữ lại hay loại bỏ.
Trang tính bắt buộc= trần [(bộ phận tốt bắt buộc + mẫu cố định/số lượng dự phòng) ` sản lượng được chấp nhận được xác nhận trên mỗi tờ]
Rủi ro sản xuất
Tại sao sản lượng thực tế có thể thấp hơn số lượng CAD
| Kích thước danh nghĩa của tấm được sử dụng làm diện tích có thể sử dụng | Đo vùng làm việc được phê duyệt thực tế và loại trừ các hạn chế về cạnh, vật cố định và máy trước khi lồng vào nhau. |
| Kerf không được đền bù | Kiểm tra lớp gỗ đã chọn và cài đặt, đặc biệt khi kích thước hoàn thiện, các khe hoặc các bộ phận giao phối là rất quan trọng. |
| Các bộ phận di chuyển sau khi cắt | Xem lại trình tự cắt, chân không hoặc giá đỡ nền, khoảng cách, tab khi thích hợp và liệu việc khắc có nên được hoàn thành trước hay không. |
| Kết thúc định hướng được trộn lẫn | Khóa tất cả các tác phẩm nghệ thuật theo hướng chải hoặc hoa văn đã được phê duyệt trước khi tính toán số lượng cuối cùng. |
| Dữ liệu biến không khớp | Liên kết vị trí lồng nhau, tệp dữ liệu, bản ghi kiểm tra và phương pháp sắp xếp trước khi xử lý nhãn tuần tự. |
| Không có phụ cấp cho các phần phê duyệt | Dự trữ các mẫu thiết lập, sản phẩm đầu tiên, kiểm tra và giữ lại tách biệt với số lượng linh kiện của khách hàng. |
Danh sách kiểm tra RFQ
Thông tin cần thiết để có báo giá sản phẩm hoặc thành phẩm đáng tin cậy
- Vật liệu:sản phẩm laminate khắc laser, màu sắc mặt/lõi, độ hoàn thiện và độ dày.
- Định dạng trang tính:kích thước toàn trang hoặc cắt trống theo yêu cầu, cộng với các hạn chế về diện tích sử dụng.
- Bản vẽ hoàn thiện:kích thước, dung sai, lỗ, khe, bán kính, đường viền đặc biệt và các yêu cầu về cạnh.
- Tác phẩm nghệ thuật:yêu cầu văn bản cố định hoặc thay đổi, kích thước ký tự tối thiểu, độ rộng dòng, mã vạch hoặc QR.
- Phương hướng:cho dù bề mặt, văn bản hoặc cài đặt yêu cầu một hướng.
- Gắn kết:lớp nền dính, lỗ, ốc vít, đinh tán hoặc hệ thống khác.
- Số lượng:yêu cầu các bộ phận tốt, số lượng dự phòng, phê duyệt mẫu và đơn vị đóng gói.
- Phạm vi giao hàng:các tờ đầy đủ, các khoảng trống cắt lồng nhau hoặc các bộ phận hoàn thiện được khắc hoàn toàn.
LYSHIRE có thể thảo luận về các tờ đầy đủ, cắt khoảng trống và các bộ phận nhận dạng đã hoàn thiện thông quadịch vụ ứng dụng tùy chỉnh.
Câu hỏi thường gặp
Câu hỏi thường gặp về năng suất khắc laser
Năng suất tấm có thể được tính bằng cách chia diện tích tấm cho diện tích một phần không?
Tính toán đó chỉ đưa ra giới hạn trên về mặt lý thuyết. Sản lượng thực tế phải bao gồm kích thước tấm có thể sử dụng, lề, khoảng cách, đường cắt, hình học, hướng, vùng không sử dụng được và định mức sản xuất.
Có nên xoay mọi nhãn để tăng số lượng không?
Không. Chỉ được phép xoay khi hướng được chải hoặc có hoa văn, tác phẩm nghệ thuật, lỗ, cách lắp đặt, lắp đặt và thông số kỹ thuật của khách hàng cho phép điều đó.
Giá trị kerf nào nên được sử dụng cho tấm khắc laser?
Sử dụng giá trị được đo từ tấm gỗ đã chọn trên máy dự định với tiêu điểm và cài đặt cắt đã được phê duyệt. Đừng giả định một đường cắt chung cho mọi vật liệu, độ dày hoặc tia laser.
Cần bao nhiêu khoảng cách giữa các nhãn cắt bằng laser?
Khoảng cách phải được xác nhận đối với vật liệu, độ dày, máy, giá đỡ, nhiệt đầu vào, kích thước bộ phận và trình tự cắt. Việc lồng ghép chặt chẽ không được ảnh hưởng đến chất lượng cạnh hoặc độ ổn định của bộ phận.
Tại sao đầu ra thực tế có thể thấp hơn số lượng phần mềm lồng nhau?
Số lượng phần mềm có thể loại trừ phiếu thiết lập, mẫu kiểm tra, hạn chế cạnh tờ, chuyển động, loại bỏ kích thước, lỗi bề mặt, lỗi phân loại hoặc tổn thất sản xuất khác.
Những tập tin nào sẽ được gửi để tính toán sản lượng nhãn thành phẩm?
Cung cấp bản vẽ có kích thước và tác phẩm nghệ thuật vector cùng với các yêu cầu về vật liệu, độ hoàn thiện, độ dày, số lượng, dung sai, hướng, dữ liệu thay đổi, lắp đặt và đóng gói.
Đánh giá bố cục và báo giá
Tính toán kết quả chấp nhận được trước khi đặt hàng toàn bộ trang tính
Gửi cho LYSHIRE bản vẽ, tác phẩm nghệ thuật, cấu trúc cán mỏng, độ dày, hướng bề mặt và số lượng yêu cầu của bạn. Nhóm của chúng tôi có thể xem xét lộ trình nguyên liệu và cung cấp các tờ đầy đủ, các khoảng trống đã cắt hoặc các bộ phận được khắc laser thành phẩm cho các dự án B2B đủ điều kiện.
Liên hệ LYSHIRETài liệu tham khảo kỹ thuật: thông số kỹ thuật vật liệu và kích thước tấm chính thức từRowmark LaserMaxVàGravoply Laser Gravotech; xử lý vật liệu và hướng dẫn kerf từTrotec. Năng suất và cài đặt thực tế phải được xác thực theo thông số kỹ thuật sản phẩm hiện tại của LYSHIRE, máy của người mua và hồ sơ công việc đã được phê duyệt.
