Cách tấm khắc hai lớp tạo ra nhãn có độ tương phản cao
Cấu trúc khắc hai lớp
Cách tấm khắc hai lớp tạo ra nhãn có độ tương phản cao
Tấm khắc hai lớp được sử dụng khi nhà chế tạo cần độ tương phản lặp lại mà không cần thêm chữ riêng biệt sau khi khắc. Vật liệu này kết hợp một mặt mỏng có màu với một lõi liên tục có màu khác. Quá trình xử lý nông sẽ loại bỏ khuôn mặt ở các vùng được chọn và để lộ phần lõi dưới dạng văn bản, số, ký hiệu hoặc đồ họa đường nét chìm.
Trả lời trực tiếp:tấm khắc hai lớp tạo ra sự tương phản thông qua cấu trúc của nó. Màu mặt vẫn còn trên bề mặt chưa được xử lý, trong khi khắc laser, CNC hoặc quay chỉ để lộ lõi tương phản ở nơi tác phẩm nghệ thuật được khắc. Kết quả là chữ không nổi lên và trông không giống như mực được in trên mặt giấy.
Thuật ngữ
Hai lớp, hai màu, hai tông màu và hai màu
Người mua quốc tế có thể sử dụng nhiều tên cho cùng một khái niệm vật liệu chung. “Tấm khắc hai lớp” mô tả cấu trúc xếp lớp một cách rõ ràng nhất. “Nhựa khắc 2 lớp” là cách viết số phổ biến. “Hai màu”, “hai tông màu” và “màu kép” nhấn mạnh sự tương phản rõ ràng giữa mặt và lõi.
Các thuật ngữ này không tự xác định polyme, lộ trình xử lý hoặc môi trường dịch vụ. Một tấm có thể sử dụng cấu hình khắc cơ học dựa trên ABS, cấu hình laser dựa trên PMMA/acrylic hoặc cấu trúc khác đã được nhà cung cấp thử nghiệm. Do đó, dữ liệu sản phẩm chính xác phải được xác nhận trước khi được gán cho máy.

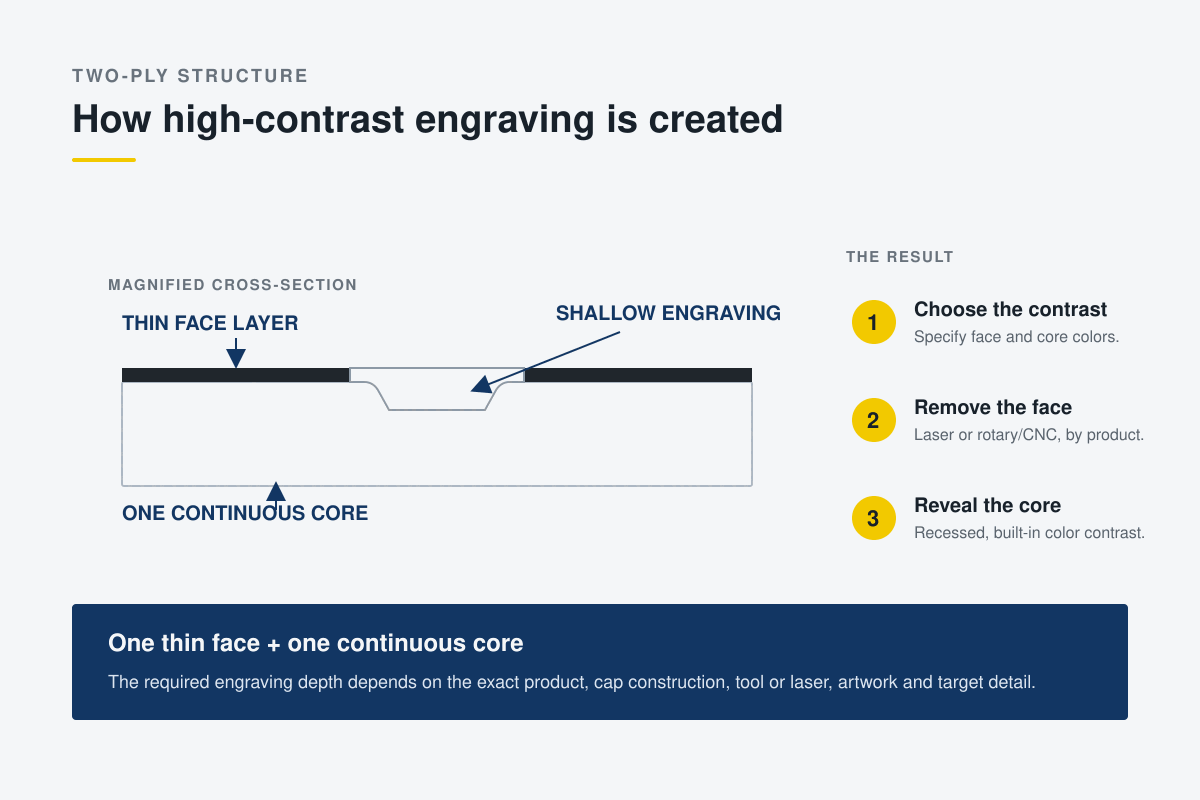

Giải phẫu vật liệu
Một lớp mặt mỏng trên một lõi liên tục
Lớp mặt
Lớp bề mặt mỏng cung cấp màu nền và lớp hoàn thiện có thể nhìn thấy được. Nó có thể ở dạng mờ, bóng, chải, tráng gương, có họa tiết hoặc hình thức khác đã được phê duyệt.
Lớp lõi
Lớp nền liên tục cung cấp màu tương phản được bộc lộ. Nó cũng tạo nên hầu hết độ dày của tấm và hỗ trợ cắt, khoan và lắp đặt.
Rãnh khắc
Công cụ hoặc tia laser chỉ loại bỏ khuôn mặt khi cần thông tin. Một rãnh nông được kiểm soát để lộ lõi mà không cần độ sâu không cần thiết.
Tại sao cấu trúc này hữu ích
Năm lợi ích thiết thực cho các nhà chế tạo nhận dạng
| Lợi thế về cơ cấu | Ý nghĩa của nó trong sản xuất | Những gì vẫn cần xác nhận |
|---|---|---|
| Độ tương phản màu tích hợp | Văn bản và ký hiệu xuất hiện bằng cách để lộ lõi, do đó có thể không cần thực hiện bước tô màu hoặc in riêng biệt. | Sự kết hợp khuôn mặt/lõi, khoảng cách xem và hệ thống màu sắc của người mua. |
| Thông tin biến lặp lại | Một tờ có thể tạo ra các nhãn với tên, số sê-ri, tham chiếu thiết bị hoặc dữ liệu mã QR khác nhau. | Kiểm soát tác phẩm nghệ thuật, mật độ mã, kích thước ký tự và xác minh quét. |
| Khả năng chi tiết tốt | Cấu trúc khuôn mặt được kiểm soát phù hợp có thể hỗ trợ văn bản nhỏ và đường nét hẹp khi khớp với đúng công cụ hoặc tia laser. | Độ rộng đường tối thiểu, hình dạng dao cắt, tiêu điểm, độ sâu và kết quả mẫu vật lý. |
| Chế tạo linh hoạt | Vật liệu tương tự có thể được chuyển đổi thành hình chữ nhật, thẻ, tấm khoan, góc tròn và hình dạng đặc biệt. | Polymer chính xác, tổng độ dày, phương pháp cắt, hoàn thiện cạnh và bản vẽ. |
| Xuất hiện nền nhất quán | Bề mặt không khắc vẫn giữ được độ hoàn thiện được chỉ định trong khi lõi lõm tạo ra thông tin. | Lô, hoàn thiện bề mặt, màng bảo vệ, phương pháp làm sạch và mẫu đã được phê duyệt. |
Khắc so với in bề mặt
Họ giải quyết các yêu cầu nhận dạng khác nhau
Khắc tạo ra thông tin bằng cách loại bỏ vật liệu. Trong tờ giấy hai lớp, văn bản hoặc đồ họa thu được sẽ được đặt chìm vào cấu trúc lớp. In bề mặt đặt mực, mực in hoặc hệ thống đánh dấu khác lên trên bề mặt. Không có quá trình nào tốt hơn trên toàn cầu.
Khắc hai lớp rất hữu ích khi dự án cần thông tin đơn giản, có độ tương phản cao, dữ liệu thay đổi và hình thức gia công. In ấn có thể là lựa chọn tốt hơn cho đồ họa đầy màu sắc, ảnh chụp, độ dốc hoặc số lượng rất lớn với cùng một thiết kế. Một số sản phẩm hoàn thiện kết hợp khắc với in UV, in lụa hoặc tô màu sau khi đã xem xét khả năng tương thích của quy trình.
Đừng cường điệu hóa độ bền
Độ tương phản lõm không làm cho mọi tấm khắc tự động được xếp loại ngoài trời, chống tia cực tím, kháng hóa chất, chống trầy xước hoặc tuân thủ tiêu chuẩn an toàn. Những đặc tính đó phụ thuộc vào nắp, lõi, polyme, lớp hoàn thiện, chất kết dính, môi trường lắp đặt và dịch vụ chính xác.
Chọn lộ trình quy trình chính xác
Khái niệm lớp không xác định máy
| Con đường nguyên liệu LYSHIRE | Phương pháp xử lý sơ cấp | Hướng dẫn người mua |
|---|---|---|
| Tấm khắc dựa trên ABS | Định tuyến CNC và khắc quay | Sử dụng cấu hình xử lý cơ học LYSHIRE để khắc, định tuyến, khoan và chế tạo liên quan. |
| Tấm khắc PMMA/acrylic | Khắc và cắt laser CO2 | Sử dụng cấu hình laser LYSHIRE riêng biệt và kiểm tra chất lượng khắc, cắt, trích xuất và cạnh. |
| Lớp nhựa đặc biệt hoặc không xác định | Chỉ sau khi xác minh chính xác | Xác nhận thành phần của nhà cung cấp và công nghệ được phê duyệt. Ngoại hình tương tự không chứng minh được khả năng tương thích của máy. |
Các nhà sản xuất khác có thể phê duyệt các sản phẩm riêng lẻ cho cả sử dụng laze và quay. Khả năng tương thích phải được gắn với thông số kỹ thuật chính xác của sản phẩm, không được khái quát hóa chỉ từ “hai lớp”, “ABS” hoặc “acrylic”. Người mua có thể so sánh các tuyến đường LYSHIRE tronghệ thống xử lýVàphạm vi tấm khắc laser.
Kiểm soát độ sâu
Tẩy sạch khuôn mặt—Sau đó dừng lại
- Sử dụng tác phẩm nghệ thuật dự định:bao gồm văn bản nhỏ nhất, dòng hẹp nhất và ký hiệu chi tiết nhất mà công việc yêu cầu.
- Cố định và làm phẳng vật liệu:độ phẳng và độ bám dính ảnh hưởng đến tính nhất quán của phần lộ ra.
- Bắt đầu nông:chỉ loại bỏ đủ vật liệu bề mặt để có được kết quả màu lõi hoàn chỉnh.
- Kiểm tra rãnh:kiểm tra xem thông tin có bị lõm xuống không, phần lõi có liên tục không và mặt không bị lọt vào bên trong ký tự.
- Điều chỉnh dần dần:tinh chỉnh độ sâu, sức mạnh, tốc độ, tiêu điểm, lựa chọn tiến dao hoặc dao cắt theo quy trình đã được phê duyệt.
- Giữ lại mẫu:ghi lại mã sản phẩm, lô và cài đặt được sử dụng cho các đơn hàng lặp lại.
Không có độ sâu khắc chung cho mỗi tờ giấy hai lớp. Các dòng sản phẩm trong ngành chỉ định các cấu trúc nắp khác nhau và độ sâu mục tiêu, do đó, nhà chế tạo phải tuân theo dữ liệu sản phẩm đã chọn và chạy mẫu được kiểm soát.
Khắc phục sự cố
Kết quả chung thường chỉ ra điều gì
| Độ tương phản yếu hoặc bị gián đoạn | Khuôn mặt có thể không được loại bỏ hoàn toàn, tấm giấy có thể không cân bằng hoặc các màu đã chọn có thể không mang lại đủ sự tách biệt về mặt thị giác. |
| Chữ trở nên quá rộng | Vết khắc quá sâu, góc hoặc đầu dao quá lớn hoặc nhiệt đưa vào đang đóng các chi tiết đẹp. |
| Thông tin trông như được in chứ không phải được khắc | Rãnh có thể quá nông về mặt trực quan, hình ảnh phẳng có thể đã được sử dụng để phê duyệt hoặc bề mặt được đánh dấu bằng một quy trình khác. |
| Edge hiển thị màu thứ ba bất ngờ | Vật liệu được cung cấp có thể sử dụng cấu trúc, lớp nền hoặc lớp phủ khác. Xác nhận rằng thứ tự thực sự là một mặt trên một lõi liên tục. |
| Kết quả khác nhau trên một tờ | Xem lại độ phẳng, tiêu điểm hoặc chiều cao Z, độ bám dính, độ dày tấm và tính nhất quán của lớp mặt. |
| Thay đổi diện mạo bên ngoài | Sản phẩm, màu sắc hoặc lớp hoàn thiện đã chọn có thể không được phê duyệt khi tiếp xúc với tia cực tím, thời tiết, nhiệt độ, độ ẩm hoặc hóa chất thực tế. |
Danh sách kiểm tra người mua
Những điều cần chỉ định trước khi đặt hàng tấm khắc hai lớp
- Máy móc:Laser CO2, bộ định tuyến CNC hoặc máy khắc quay.
- Đường vật liệu:Cấu hình cơ học dựa trên ABS hoặc cấu hình laser dựa trên PMMA/acrylic.
- Cấu trúc màu sắc:màu mặt, màu lõi liên tục và độ tương phản cần thiết.
- Bề mặt:mờ, bóng, chải, tráng gương, có họa tiết hoặc lớp hoàn thiện khác được phê duyệt.
- Kích thước:kích thước tấm hoặc thành phẩm, tổng độ dày, lỗ, góc, khe và hình dạng đặc biệt.
- Tác phẩm nghệ thuật:thông tin cố định hoặc thay đổi, yêu cầu kích thước văn bản tối thiểu, độ rộng dòng, mã QR hoặc mã vạch.
- Gắn kết:lớp nền dính, ốc vít, đinh tán, lắp huy hiệu hoặc phương pháp khác.
- Môi trường:sử dụng trong nhà/ngoài trời, tia cực tím, nhiệt độ, độ ẩm, hóa chất và làm sạch.
- Sự chấp thuận:mẫu màu vật lý và thử nghiệm xử lý trước khi sản xuất.
Đối với các kết cấu khác—bao gồm vật liệu ba lớp, hai mặt và khắc ngược—xem lạiHệ thống kết cấu LYSHIRE. Các phần hoàn thiện có thể được thảo luận thông quadịch vụ ứng dụng tùy chỉnh.
Câu hỏi thường gặp
Câu hỏi thường gặp về tấm khắc hai lớp
Tấm khắc hai lớp là gì?
Nó là một tấm nhựa nhiều lớp có một mặt mỏng màu trên một lõi liên tục có màu khác. Việc khắc sẽ loại bỏ khuôn mặt ở các khu vực được chọn và để lộ phần lõi dưới dạng thông tin tương phản, lõm vào.
Tấm khắc hai lớp, hai màu và hai tông màu có giống nhau không?
Họ thường mô tả cùng một khái niệm tương phản chung, nhưng các thuật ngữ này không xác định loại polymer, lộ trình máy, độ dày, lớp hoàn thiện hoặc hiệu suất ngoài trời. Thông số kỹ thuật chính xác của sản phẩm vẫn phải được xác nhận.
Có thể sử dụng cùng một tấm hai lớp để khắc laser và khắc quay không?
Chỉ khi sản phẩm chính xác được phê duyệt cho cả hai quy trình. LYSHIRE thường tách cấu hình laser CO2 PMMA/acrylic khỏi cấu hình ABS CNC/quay. Đừng cho rằng khả năng tương thích chỉ từ vẻ bề ngoài.
Một tấm khắc hai lớp nên được khắc sâu bao nhiêu?
Chỉ đủ sâu để loại bỏ khuôn mặt một cách sạch sẽ và để lộ phần lõi tương phản. Độ sâu chính xác phụ thuộc vào sản phẩm, tác phẩm nghệ thuật, công cụ hoặc tia laser và chi tiết mục tiêu đã chọn, do đó cần phải kiểm tra mẫu.
Nhãn hai lớp có khắc luôn phù hợp để sử dụng ngoài trời không?
Không. Hiệu suất ngoài trời phụ thuộc vào loại polyme chính xác, kết cấu bề mặt, màu sắc, lớp hoàn thiện, chất kết dính, điều kiện lắp đặt và tiếp xúc. Yêu cầu một sản phẩm được phê duyệt và thử nghiệm cho môi trường dự định.
Thông tin gì nên được bao gồm trong một cuộc điều tra tờ hai lớp?
Cung cấp máy móc, lộ trình vật liệu, màu sắc bề mặt/lõi, độ hoàn thiện, độ dày, kích thước, số lượng, tác phẩm nghệ thuật, chế tạo, phương pháp lắp đặt, môi trường dịch vụ, quốc gia đến và các yêu cầu về mẫu.
Đánh giá cấu trúc và mẫu
Xác nhận khuôn mặt, lõi và lộ trình xử lý trước khi sản xuất
Gửi cho LYSHIRE loại máy, ứng dụng, màu sắc bề mặt/lõi, độ dày, kích thước, tác phẩm nghệ thuật và môi trường dịch vụ của bạn. Nhóm của chúng tôi có thể đề xuất cấu hình quay, CNC hoặc laser hai lớp thích hợp và sắp xếp xác minh mẫu cho các dự án B2B đủ điều kiện.
Liên hệ LYSHIRETài liệu tham khảo kỹ thuật:Thuật ngữ vật liệu Rowmark, Hướng dẫn vật liệu khắc GravotechVàHướng dẫn khắc laser Trotec trên nhựa. Việc lựa chọn và cài đặt vật liệu cuối cùng phải tuân theo thông số kỹ thuật sản phẩm hiện tại của LYSHIRE và sự xác nhận của người mua.
