Cách chọn tấm khắc ABS cho công việc CNC và quay
Lựa chọn vật liệu khắc cơ khí
Cách chọn tấm khắc ABS cho công việc CNC và quay
Tấm khắc ABS là một giải pháp vật liệu thiết thực cho nhãn thiết bị được khắc cơ học, chú thích trên bảng điều khiển, bảng tên và nhận dạng trong nhà. Sự lựa chọn chính xác không chỉ phụ thuộc vào màu sắc bề mặt: người mua nên xác nhận lộ trình xử lý, cấu trúc hai lớp, độ sâu khắc yêu cầu, tổng độ dày, độ phẳng, môi trường chế tạo và lắp đặt.
Trả lời trực tiếp:chọn một tấm nhựa khắc ABS chuyên dụng khi công việc sẽ sử dụng phương pháp định tuyến CNC hoặc khắc quay và yêu cầu một mặt màu mỏng trên một lõi tương phản liên tục. Xác nhận sản phẩm chính xác trên máy của người mua trước khi sản xuất. Cấu hình ABS tiêu chuẩn của LYSHIRE được chuyển sang công việc CNC hoặc quay; Các dự án laser CO2 nên sử dụng tấm khắc laser PMMA/acrylic riêng biệt của LYSHIRE thay vì coi ABS tiêu chuẩn làm vật liệu laser mặc định.
Bắt đầu với quy trình
Ba câu hỏi xác định bảng ABS chính xác
Máy nào?
Nêu rõ tấm sẽ được khắc quay, định tuyến CNC, khoan, xẻ hay cắt. Hình học của dụng cụ, bề mặt gia công và khả năng hút bụi phải được lập kế hoạch cho quy trình thực tế.
Điều gì phải được tiết lộ?
Chỉ định màu mặt, màu lõi và độ tương phản cần thiết. Dụng cụ phải loại bỏ mặt sạch và để lộ lõi mà không cắt sâu không cần thiết.
Nó sẽ được sử dụng ở đâu?
Nhận dạng thiết bị trong nhà, biển báo ngoài trời, tiếp xúc với hóa chất, gắn keo và các ứng dụng được quản lý yêu cầu xác nhận khác nhau. Riêng ABS không xác định được hiệu suất cuối cùng.
Bảng thông số kỹ thuật của người mua
Những điều cần kiểm tra trước khi phê duyệt một tấm khắc ABS
| Điểm lựa chọn | Tại sao nó quan trọng | Những gì người mua nên xác nhận |
|---|---|---|
| Lộ trình xử lý | Tấm khắc LYSHIRE ABS tiêu chuẩn dành cho gia công cơ khí. | Khắc CNC hoặc quay, cộng với bất kỳ bước định tuyến, khoan, cưa hoặc cắt nào. |
| Màu sắc mặt và lõi | Phần lõi lộ ra tạo nên chú giải, ký hiệu hoặc mã tương phản hoàn chỉnh. | Sự kết hợp chính xác giữa mặt/lõi, bề mặt mờ hoặc bóng và mẫu màu vật lý đã được phê duyệt. |
| Cấu trúc khuôn mặt và độ sâu khắc | Văn bản đẹp cần có lớp bề mặt được kiểm soát và khả năng loại bỏ nông, có thể lặp lại. | Kích thước ký tự cần thiết, độ rộng dòng, loại dao cắt và kết quả khắc mẫu. |
| Tổng độ dày tấm | Độ dày ảnh hưởng đến độ cứng, hình dáng cạnh, chất lượng lỗ và thiết lập máy. | Độ dày danh nghĩa, dung sai và liệu có cần các tấm đầy đủ, phôi hoặc các bộ phận hoàn thiện hay không. |
| Độ phẳng và tính nhất quán | Một tấm nâng lên hoặc thay đổi độ dày có thể tạo ra độ sâu không đồng đều và màu sắc lộ ra không đầy đủ. | Phương pháp làm việc, diện tích sử dụng, tính nhất quán của lô và yêu cầu kiểm tra. |
| chế tạo | Nhiều bộ phận nhận dạng cần nhiều hơn là khắc. | Kích thước hoàn thiện, lỗ, khe, bán kính góc, vát cạnh, hình dạng đặc biệt và hoàn thiện cạnh. |
| Phương pháp lắp | Chất kết dính, ốc vít, đinh tán và phụ kiện đặt ra các yêu cầu thiết kế khác nhau. | Vị trí lỗ, lớp nền dính, chất nền mục tiêu, kết cấu bề mặt và hình học lắp đặt. |
| Môi trường dịch vụ | Không phải mọi màu sắc và lớp hoàn thiện ABS đều có đặc tính ngoài trời, tia cực tím, nhiệt hoặc hóa học giống hệt nhau. | Vị trí trong nhà/ngoài trời, độ tiếp xúc, chất tẩy rửa, nhiệt độ và tuổi thọ cần thiết. |
Cấu trúc hai lớp
Tại sao tính năng Kiểm soát khuôn mặt lại quan trọng đối với văn bản nhỏ và đường nét mảnh
Tấm khắc ABS hai lớp sử dụng màu mặt mỏng trên lõi tương phản liên tục. Khắc cơ học sẽ loại bỏ khuôn mặt ở những vùng được chọn, để lại thông tin lõm ở màu lõi. Chất lượng hoàn thiện phụ thuộc vào mối quan hệ giữa cấu trúc bề mặt, hình học dao cắt, tác phẩm nghệ thuật và kiểm soát độ sâu.
Nếu công cụ quá nông, một số màu mặt có thể vẫn còn và độ tương phản sẽ không đầy đủ. Nếu nó sâu không cần thiết, các ký tự đẹp có thể mở rộng, các quầy nhỏ có thể đóng lại và thời gian sản xuất có thể tăng lên. Do đó, một mẫu phải được khắc với máy cắt, kích thước ký tự và tác phẩm nghệ thuật dự định trước khi phát hành đơn đặt hàng số lượng lớn.
Để so sánh rộng hơn về cấu trúc hai lớp, ba lớp, hai mặt và khắc ngược, hãy xem lạiHệ thống cấu trúc tấm khắc LYSHIRE.
Đừng chỉ chọn theo màu sắc
Hai tấm có thể trông giống nhau khi sử dụng các loại polyme, cấu trúc nắp khác nhau hoặc các quy trình xử lý đã được phê duyệt. Khả năng tương thích phải đến từ thông số kỹ thuật chính xác của nhà cung cấp và quá trình kiểm tra máy được kiểm soát—không phải từ hình thức bên ngoài, nhãn “nhựa” chung chung hay thử nghiệm đốt cháy ngẫu hứng.
Thiết lập CNC và quay
Trình tự kiểm tra mẫu thực tế
- Cố định tờ giấy:sử dụng tấm ván phẳng, bàn chân không hoặc vật cố định phù hợp để bề mặt khắc vẫn bằng phẳng.
- Chọn máy cắt:kết hợp máy cắt chữ V sắc nét, máy cắt song song hoặc công cụ định tuyến với chiều rộng đường yêu cầu, chi tiết góc và biên dạng cắt.
- Đặt đường chuyền đầu tiên nông:chỉ loại bỏ đủ vật liệu bề mặt để có được màu sắc lõi rõ ràng, liên tục.
- Kiểm tra chi tiết và chất lượng cạnh:kiểm tra văn bản nhỏ, lỗ, góc bên trong, gờ, chip và bề mặt sau.
- Điều chỉnh dần dần:tinh chỉnh độ sâu, tốc độ trục chính và tốc độ tiến dao theo máy, dao cắt, tấm và tác phẩm nghệ thuật.
- Ghi lại thiết lập đã được phê duyệt:giữ các thông số mã sản phẩm, lô, công cụ, độ sâu và máy với mẫu đã được phê duyệt để sản xuất lặp lại.
Không có thông số chung nào phù hợp với mọi bộ định tuyến CNC hoặc máy khắc quay. Đường kính dụng cụ, độ sắc nét, đặc tính trục chính, độ bám gia công và độ hoàn thiện mong muốn đều ảnh hưởng đến kết quả. Phải tuân thủ việc hút phoi hoặc bụi hiệu quả và tuân thủ các hướng dẫn an toàn của nhà sản xuất máy.
Ứng dụng phù hợp
Trường hợp nhựa khắc ABS thường được sử dụng
| Ứng dụng | Thông tin điển hình | Thông số kỹ thuật quan trọng |
|---|---|---|

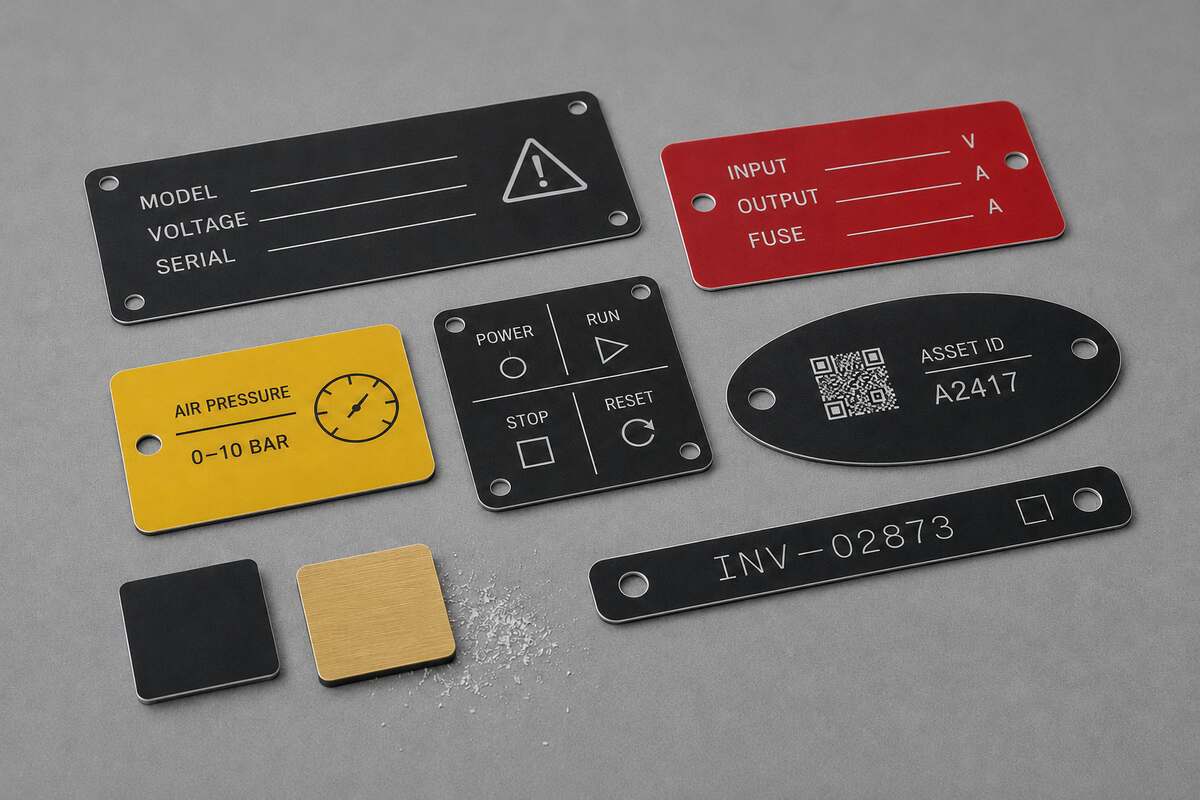

| Chú giải trên bảng điều khiển | Chức năng chuyển mạch, tham chiếu mạch, BẬT/TẮT hoặc hướng dẫn vận hành | Độ rõ của văn bản nhỏ, kích thước, vị trí lỗ và phương pháp lắp |
| Bảng tên thiết bị | Thông tin về model, điện áp, số sê-ri hoặc dịch vụ | Độ tương phản, dữ liệu thay đổi, kích thước hoàn thiện và bản vẽ chế tạo |
| Thẻ van, cáp hoặc đường ống | Số nhận dạng, hướng hoặc tham chiếu hệ thống | Thiết kế lỗ/khe, độ mài mòn, môi trường và phương pháp gắn |
| Biển hiệu cơ sở trong nhà | Phòng, hướng dẫn, chỉ dẫn hoặc nhận dạng khu vực hạn chế | Khoảng cách xem, hệ màu, bề mặt lắp đặt và các quy tắc dự án áp dụng |
| Huy hiệu, giải thưởng hoặc tấm trưng bày | Tên, chức danh, bộ phận hoặc văn bản công nhận | Hoàn thiện bề mặt, chất lượng cạnh, phê duyệt phụ kiện và hình thức |
Nhựa khắc là vật liệu nhận dạng, không tự động là thành phần cách điện, chứng nhận an toàn hay hệ thống biển báo quy định. Bất kỳ ứng dụng được quản lý nào cũng phải được đánh giá dựa trên các yêu cầu dự án hoàn chỉnh của người mua.
Ranh giới quy trình
Tấm Laser CO2 và ABS LYSHIRE tiêu chuẩn là các tuyến đường riêng biệt
Tấm khắc dựa trên ABS tiêu chuẩn của LYSHIRE được chỉ định cho gia công CNC và quay. Để khắc hoặc cắt laser CO2, LYSHIRE thường khuyến nghị cấu hình laser dựa trên PMMA/acrylic riêng biệt. Việc giữ hai lộ trình sản phẩm khác biệt sẽ giúp người mua có cơ sở rõ ràng hơn cho việc thử nghiệm máy và đặt hàng lặp lại.
Các nhà cung cấp trong ngành có thể cung cấp các sản phẩm có chứa ABS riêng lẻ đã được thử nghiệm bằng nhiều phương pháp xử lý. Điều này không làm cho mọi tấm ABS đều tương thích với tia laser. Người mua nên theo dõi dữ liệu của sản phẩm chính xác thay vì mở rộng sự chấp thuận của một nhà cung cấp đối với một tờ giấy không xác định.
Đối với các dự án laser, xemTấm khắc laser LYSHIRE. Để biết khả năng CNC/quay và các tùy chọn chi tiết hoàn thiện, hãy xem lạiHệ thống xử lý LYSHIRE.
Sử dụng ngoài trời yêu cầu xác nhận riêng
Nhiều loại tấm khắc ABS trên thị trường được thiết kế chủ yếu để sử dụng trong nhà. Nếu một dự án liên quan đến ánh sáng mặt trời, thời tiết, nhiệt độ, độ ẩm hoặc hóa chất, hãy cung cấp các điều kiện tiếp xúc và phê duyệt cấu trúc đã được thử nghiệm. Không suy ra hiệu suất ngoài trời từ màu sắc hoặc độ dày.
Khắc phục sự cố
Kết quả khắc cơ học thông thường thường chỉ ra điều gì
| Hiển thị màu lõi không đầy đủ hoặc không đồng đều | Kiểm tra độ phẳng của tấm, độ bám dính, mức độ bề mặt, sự biến đổi của bề mặt và xem độ sâu khắc có quá nông hay không. |
| Văn bản đẹp trở nên quá rộng | Góc cắt hoặc chiều rộng đầu cắt có thể quá lớn hoặc dụng cụ có thể cắt sâu hơn mức cần thiết. |
| Cạnh thô, sứt mẻ hoặc mờ | Kiểm tra độ sắc bén của dụng cụ, bước tiến, tốc độ trục chính, khả năng loại bỏ phoi, giá đỡ tấm và liệu dao cắt có phù hợp với hoạt động hay không. |
| Cạnh nóng chảy hoặc tích tụ nhựa | Nhiệt đầu vào hoặc thoát phoi có thể không phù hợp. Xem lại dụng cụ, tốc độ, bước tiến và hút bụi. |
| Tấm nâng lên trong quá trình định tuyến | Cải thiện khả năng bao phủ hoặc cố định chân không, giảm các khu vực không được hỗ trợ và xác nhận tấm phẳng trước khi gia công. |
| Đơn đặt hàng lặp lại cho thấy một diện mạo khác | Xác nhận mã sản phẩm, màu sắc bề mặt/lõi, độ hoàn thiện, độ dày, lô và mẫu đã được phê duyệt được giữ lại trước khi xử lý. |
Danh sách kiểm tra RFQ
Thông tin gửi LYSHIRE để nhận báo giá tấm khắc ABS
- Máy và quy trình:Bộ định tuyến CNC, máy khắc quay và mọi bước cắt, khoan hoặc hoàn thiện.
- Màu sắc mặt / lõi:sự kết hợp màu sắc cần thiết, độ hoàn thiện bề mặt và tài liệu tham khảo được phê duyệt, nếu có.
- Kích thước:kích thước toàn bộ tấm hoặc thành phẩm, độ dày danh nghĩa và số lượng.
- Tác phẩm nghệ thuật:Tệp CAD, AI hoặc PDF, kích thước ký tự tối thiểu, độ rộng dòng và dữ liệu cố định hoặc biến đổi.
- Chế tạo:lỗ, khe, bán kính góc, vát, hình dạng đặc biệt và yêu cầu về cạnh.
- Gắn kết:lớp nền dính, ốc vít, đinh tán, phụ kiện huy hiệu hoặc hệ thống khác.
- Môi trường:vị trí trong nhà/ngoài trời, tia cực tím, nhiệt độ, độ ẩm, hóa chất và phương pháp làm sạch.
- Sự chấp thuận:mẫu vật lý, thử máy, tiêu chuẩn màu sắc và bất kỳ yêu cầu kiểm tra nào của khách hàng.
- Chi tiết thương mại:nước đến, yêu cầu đóng gói và lịch trình giao hàng.
Câu hỏi thường gặp
Câu hỏi thường gặp về tấm khắc ABS
Tấm khắc LYSHIRE ABS tiêu chuẩn được thiết kế cho những máy nào?
Chúng được thiết kế chủ yếu để định tuyến CNC và khắc quay, cùng với chế tạo cơ khí tương thích như khoan, cưa hoặc cắt. Công cụ và thiết lập chính xác phải được phê duyệt kèm theo mẫu.
Có thể sử dụng tấm khắc LYSHIRE ABS tiêu chuẩn với laser CO2 không?
Nó không nên được coi là vật liệu laser CO2 mặc định của LYSHIRE. Đối với công việc CO2, hãy chọn tấm khắc laser gốc PMMA/acrylic riêng biệt. Luôn xác nhận phê duyệt xử lý cho sản phẩm chính xác thay vì khái quát hóa từ tên polymer.
Tấm khắc ABS nên được khắc sâu bao nhiêu?
Chỉ khắc đủ sâu để loại bỏ khuôn mặt một cách sạch sẽ và để lộ phần lõi tương phản liên tục. Độ sâu chính xác phụ thuộc vào cấu trúc sản phẩm, dao cắt, kích thước ký tự và máy, do đó cần có mẫu được kiểm soát.
Nhựa khắc ABS có thể khoan và cắt thành hình được không?
Đúng. Các tấm khắc ABS phù hợp có thể được định tuyến, khoan, xẻ, cắt và chế tạo thành các lỗ, khe, góc tròn hoặc hình dạng đặc biệt. Chất lượng hoàn thiện phụ thuộc vào công cụ, sự hỗ trợ và yêu cầu về bản vẽ.
Có phải mọi tấm khắc ABS đều phù hợp để sử dụng ngoài trời?
Không. Hiệu suất ngoài trời, tia cực tím, thời tiết, nhiệt và hóa học khác nhau tùy theo sản phẩm và lớp hoàn thiện. Người mua nên cung cấp các điều kiện sử dụng thực tế và phê duyệt cấu trúc đã được thử nghiệm thay vì cho rằng chỉ riêng ABS đảm bảo độ bền ngoài trời.
Những gì cần được bao gồm trong một cuộc điều tra về tấm khắc ABS?
Cung cấp máy móc, quy trình, màu sắc bề mặt/lõi, độ hoàn thiện, độ dày, kích thước tấm hoặc thành phẩm, số lượng, tác phẩm nghệ thuật, chế tạo, phương pháp lắp đặt, môi trường dịch vụ, quốc gia đến và các yêu cầu về mẫu.
Đánh giá tài liệu và mẫu
Xác nhận cấu trúc ABS trên máy CNC hoặc máy quay của bạn
Gửi cho LYSHIRE loại máy, tác phẩm nghệ thuật, cấu trúc màu sắc, kích thước, độ dày, chế tạo, phương pháp lắp đặt và môi trường dịch vụ của bạn. Nhóm của chúng tôi có thể đề xuất lộ trình khắc tấm ABS thích hợp và chuẩn bị mẫu, tấm đầy đủ, các phôi đã cắt hoặc các bộ phận nhận dạng đã hoàn thiện cho các dự án B2B đủ điều kiện.
Liên hệ LYSHIRETài liệu tham khảo kỹ thuật: hướng dẫn chính thức về sản phẩm dành cho tấm khắc quay/ABS từGravotech Gravoply 1VàGravotech Ecocut, cộng với thông số kỹ thuật của nhà phân phối choRowmark Mattes. Lựa chọn cuối cùng phải tuân theo đặc điểm kỹ thuật sản phẩm hiện tại của LYSHIRE cũng như xác nhận ứng dụng và máy của người mua.
